SZB型水环式真空泵产品概述
SZB型真空泵是悬壁式水环真空泵，可供抽吸空气或其它无腐蚀性，不溶于水，不含固体颗粒的气体，最低吸入压力为-0.086MPa。被广泛用于机械、石油、化工、制药、食品等工业及其它领域，特别适合寺做大型水泵引水用。
SZB型水环式真空泵技术参数
| 型号 |
抽气量 (m3/min) |
极限真空(MPa) | 电机功率(kw) | 泵转速(r/min) | 吸入口径(mm) | 排出口径(mm) | 供水量(L/min) |
泵重 (包括电机) (kg) |
|
| 最大气量 |
吸入压力 为-0.07MPa |
||||||||
| SZB-4 | 0.33 | 0.24(4L/S) | -0.086 | 1.5 | 1400 | G1" | G1" | 8 | 95 |
| SZB-8 | 0.64 | 0.48(8L/S) | -0.086 | 2.2 | 1420 | G1" | G1" | 10 | 105 |
注:
1、真空度从40%到90%或压力从0.05MPa到0.15MPa的吸排气量随着供水量的大小 ，叶轮与侧盖的间隙大小而变化，叶轮与侧盖的间隙大小而变化，特别是流量较小时，如果调整不准确更容易引起偏小
2、表内数值是在下列条件下得出：①水温15℃； ②空气20℃； ③气体相对温度70%；④大气压力0.1013MPa
3、表内性能偏差不超过5%

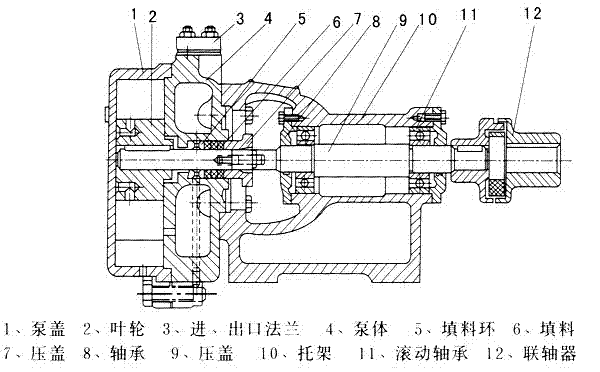

SZB型水环式真空泵结构图

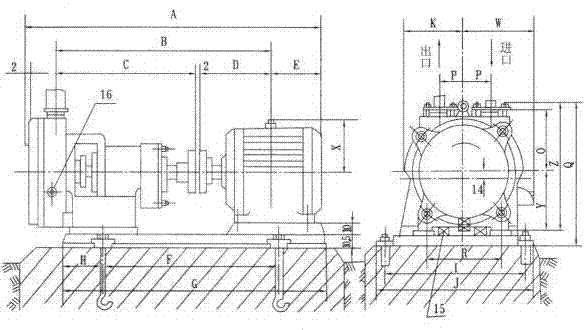

SZB型水环式真空泵安装尺寸
|
型号 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
Y |
Z |
W |
R |
Q |
P |
O |
X |
配用电机 |
|
SZB-4 |
755 |
504.5 |
313 |
175.5 |
122 |
390 |
640 |
125 |
310 |
360 |
120 |
135 |
274 |
155 |
187 |
359 |
55 |
121 |
145 |
Y90L-4-1.5KW |
|
SZB-8 |
780 |
523 |
313 |
208 |
139 |
393 |
660 |
133 |
345 |
385 |
120 |
135 |
274 |
155 |
187 |
369 |
55 |
121 |
145 |
Y100L1-4-2.2KW |
