PW型卧式污水泵概述

PW、PWF型污水泵是单级、单吸、悬臂式离心污水泵。泵吸入口为轴向水平方向，泵排出口可根据需要装成水平或垂直方向。主要由泵盖、泵壳、叶轮、轴封、轴、和托架等零部件组成。轴封采用新颖的双端面机械密封结构形式，泵与电机安装在共同底盘上，通过弹性联轴器由电机直接驱动。该泵具有效率高、节能显著、运行平稳、性能可靠、维修方便等优点。本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。(材质、铸铁、不锈钢)

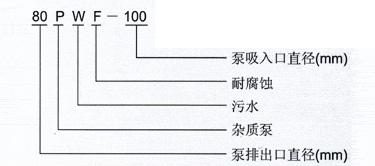

PW型卧式污水泵型号意义

PW型卧式污水泵适用范围

1、PW普通型污水泵可输送污水、含有悬浮固体颗粒、长纤维物质及生活用废水。泵体为优质铸铁材质，介质温度不超过100℃。

2、PWF型耐腐蚀污水泵可输送带有酸性、碱性或其他腐蚀性的污水，广泛应用于化工、石油、轻工、食品、制药、酿造、环保及污水处理等行业。泵体及过流部件采用304不锈钢材质制造，介质温度不高于100℃。

PW型卧式污水泵技术参数

流量：36-180m3/h；

扬程：8.5-48.5m；

电机功率：4-30KW；

转速：960-2950r/min；

口径：φ65-φ100；

介质温度：≤100℃。

PW型卧式污水泵结构说明

本型泵主要由：泵盖(1)，泵体(2),叶轮（3)，轴（15），轴封体(4)，轴承箱（11))及联轴器部件等组成〈见图1：结构图〉

泵出口垂直向上，也可装成水平方向，本泵由弹性联轴器直接传动（亦可才艮据需要改用皮带传动）。

叶轮内仅有两片曲面叶片，因此流道宽畅，可通过一般性悬浊颗粒。

叶轮背面有4片副叶片，以平衡轴向推力，制造时叶轮经过静平衡试经验。

泵的旋转方向从驱动端看为顺时针方向。

轴承箱轴承用稀油润滑、油位高度由油标指示、油位应处于正常油位线。

本泵轴封采用油封團密封、密封性能好、更换方便。

密封环由铸铁制成，固定于泵盖上，磨损后可用备件更换。

泵盖和叶轮进口端的间隙f，密封环与叶轮装配间隙T （见结构图〉及配用底阀内径列于表1。

型号	F(mm)	T(mm)	底阀内径	备注
21/2PW	2	0.15~0.22	Φ150
4PW	2	0.175~0.255	Φ200

PW型卧式污水泵可输送温度低于80℃带有酸性、碱性或其它腐蚀性的污水，PW型卧式污水泵广泛适用于化工、石油、轻工、食品、制药和环保等行业。PW型卧式污水泵其性能范围：流量Q为10～125m3/h；扬程H为10～18m，过流部件材料有采用ZG1Cr18Ni9和HT200两种。PW型卧式污水泵是单级、单吸、悬臂式耐腐蚀的离心污水泵。泵吸入口为轴向水平方向，泵吸出口可根据需要装成水平垂直方向。

PW型卧式污水泵产品参数

型号	流量Q		扬程 (m)	转速 (r/min)	功率(kw)		效率 (%)	汽蚀余量(NPSH)r (m)
	(m3/h)	(L/s)			轴功率	电动机功率
50PWF-65	10	2.75	18	1440	2.35	4	20.5	5
	14.5	4	16		2.47		25.5
	19	5.25	14.5		2.58		29
80PWF-100	42	11.7	14	1440	3.5	5.5	45.5	4.5
	56	15.5	13.5		4.1		50
	72	20	12.5		4.5		54.5
100PWF-125	80	22.2	14	1440	5.5	7.5	55	4

PW、PWF型悬臂式离心污水泵（安装尺寸）

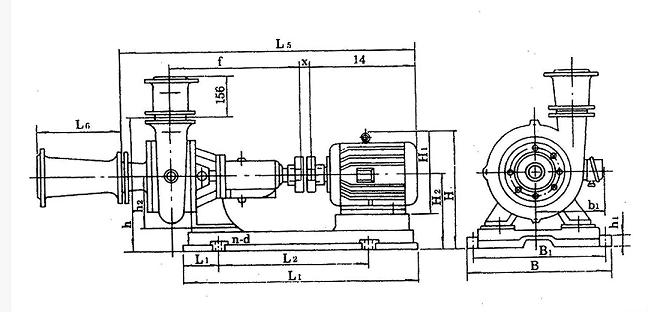

PW型卧式污水泵外型及安装尺寸

泵型号	底座型号	电机号	外型及安装尺寸
泵型号	底座型号	电机号	L1	L2	L	B1	B	H1	H2	h	H1	H2	H	B1	a	f	X	L4	L5	N-d	L6
2½pw	2½PW-y112M-4	y112M-4	125	534	779	385	445	35	180	470	265	270	423	190	160	411	17			4-Φ24	350
	2½PW-y160M-4	y160M-4	155	575	885	430	490	35		470	385	270	495	255						4-Φ24
	2½PW-y180M-4	y180M-4	122	700	942	420	480	40		490	430	290	540	285						4-Φ24
4PW	4PW-y160M-6	y160M-6	145	590	890	430	490	40	180	586	385	280	505	255	214	444.5	16			4-Φ24	400
4PW	4PW-y200l1-4	y200l1-4	145	670	1025	536	596	40	180	600	475	300	575	310	214	444.5	16			4-Φ24	400

PW型卧式污水泵故障及解决方法

故障	原因	解决方法
1、水泵不吸水，压力表及真空表指针剧烈跳动。	注入水泵的水不够，进水管路漏气。	继续注水、设法堵塞漏气处。
2、流量减少或扬程下降。	1) 水泵或进出水管阻塞。 2) 密封环或叶轮磨损严重。 3) 转速低于规定值。	1) 清洗泵或管路。 2) 更换损坏的另件。 3) 调整至额定转速。
3、水泵轴功率过大	1) 流量超过使用范围 2) 发生机械摩擦。	1) 调整流量在规定范围内运行。 2) 检查磨损原因加以消除。
4、水泵内部声音反常，水泵吸不上水或泵振动。	1) 泵吸水高度太高，吸水管阻力过大或流量水太大。 2) 吸水管路漏气。 3) 泵与电机轴不同心。 4) 有些部件螺钉松动。	1) 降低吸水髙度，减少吸水管路阻力，或调整出水闬阀以减少流量。 2) 消除漏气。 3) 调整果与电机轴同心。 4) 拧紧螺钉。
5、轴承过热。	1) 润滑油过多或不足，或变质。 2) 泵轴与电机轴不同心。	1) 加油或换油。 2) 调整泵与电机轴同心。
