磁久泵业科技有关水泵扬程说明

      水泵扬程是把单位液体提升的高度或给予的能量叫做泵的扬程（也叫压头），单位：m液柱。离心泵扬程的大小与泵的转速，叶轮的结构与直径，以及管路情况等因素有关。扬程的变化直接使泵的流量发生变化。

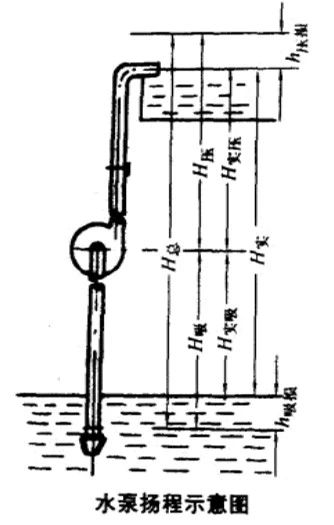

水泵扬程的分类

     水泵扬程分：吸水扬程（下扬程）、出水扬程（上扬程）、总扬程（实际扬程/净扬程）和装置扬程四个。

      吸水扬程：就是从水泵中心到下位水面的高度，又叫下扬程；

      出水扬程：就是从水泵中心到上位水面的高度，又叫上扬程；

      总扬程：就是从下位水面到上位水面的高度，也就是下扬程加上扬程之和，又叫实际扬程或净扬程；

      装置扬程：就是总扬程再加上整个管道、水泵系统的阻力损失。

水泵扬程计算公式

        水泵的扬程可同实验测定，即在泵进口处装一真空表，出口处装一压力表，若不计两表截面上的动能差(即Δu2/2g=0)，不计两表截面间的能量损失(即∑f1-2=0)。

        则水泵的扬程可用下式计算

        注意以下两点：

        1、式中p2为泵出口处压力表的读数(Pa)；p1为泵进口处真空表的读数(负表压值，Pa)。

        2、注意区分离心泵的扬程(压头)和升扬高度两个不同的概念。

        水泵扬程是指单位重量流体经泵后获得的能量。在一管路系统中两截面间(包括泵)列出柏努利方程式并整理可得

        式中H为扬程，而升扬高度仅指Δz一项。

        例2-1现测定一台离心泵的扬程。工质为20℃清水，测得流量为60m^3/h时，泵进口真空表读数为0.02Mpa，出口压力表读数为0.47Mpa(表压)，已知两表间垂直距离为0.45m若泵的吸入管与压出管管径相同，试计算该泵的扬程。

        解:

        查20℃水密度1.0*10e3kg/m3，

        h=0.45m (1Mpa约等于100米水柱)

        p出口=0.47Mpa (0.47*100米水柱=47米水柱)

        p进口=-0.02Mpa (0.02*100米水柱=2米水柱)

        ρ为液体的密度

          H=h+(p出口-p进口)/ρg=0.45+(0.47*10e6-(-0.02*10e6))/(10e3*9.8)=50.45m(水柱
