磁力泵零部件结构分析,这几张图你收好了。。

时间:2020-7-1 来源:温州磁久泵业科技有限公司

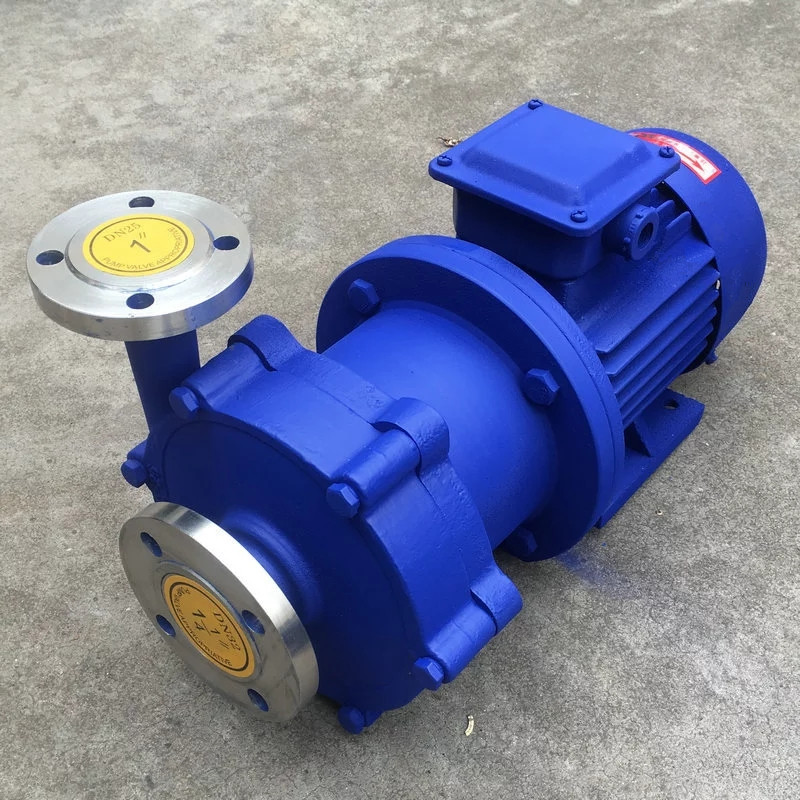

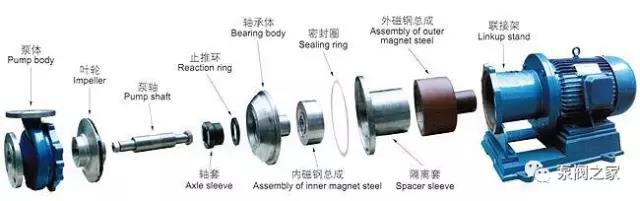

磁力泵由哪些零部件组成的呢?今天为大家简单介绍一下磁力泵组成的零部件,仅供大家参考,以下是详细内容:

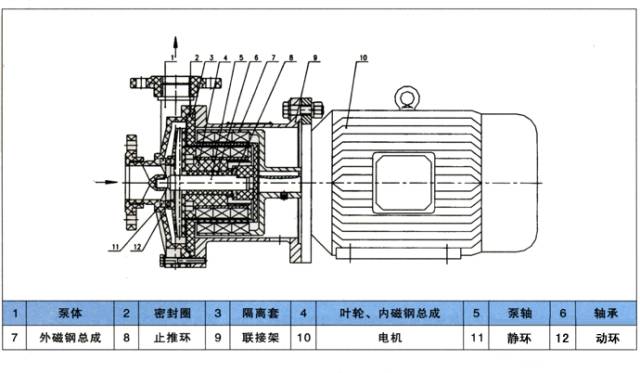

氟塑料磁力泵结构图

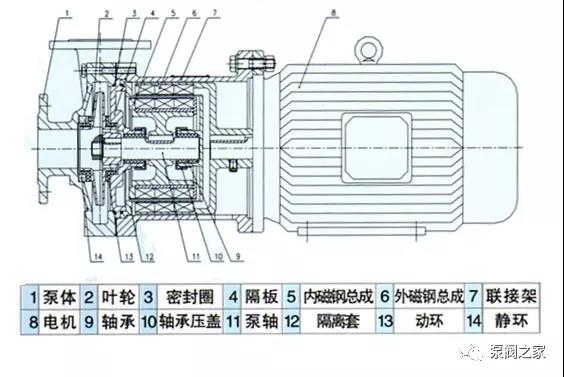

CQF磁力泵结构图

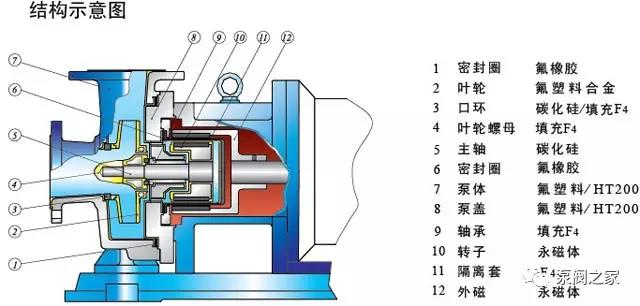

CQB磁力泵结构图

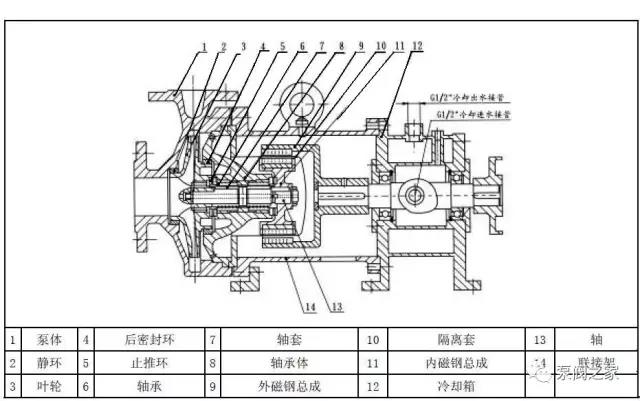

CQBG高温磁力泵结构图

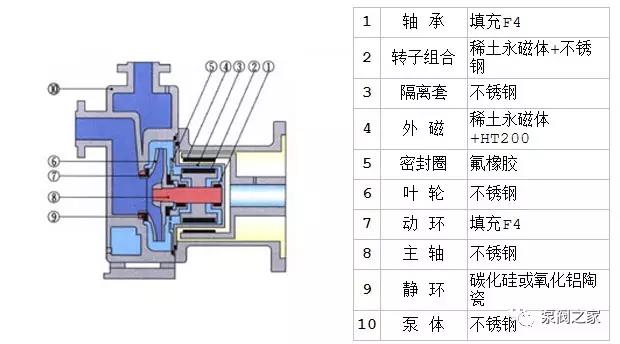

CQ磁力泵结构图

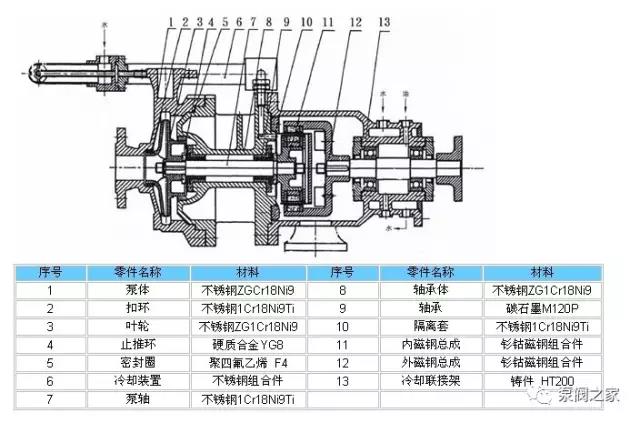

MT-HTP高温磁力泵结构图




 1、壳体部分:由泵体、泵盖等组成,它承受泵的全部工作压力;泵体叶轮水力形式符合API685标准,是磁力泵水力性能的主要表征零部件,其功能是强迫液体旋转,从而将原动机的机械能转换成液体能量。


2、转子部分:分为泵轴上安装的转动零件和驱动轴上安装的转动零件。泵轴是承载叶轮和内转子及传递扭矩的重要零件。
    泵轴上安装的转动零件由叶轮、轴承、推力环部件、内磁转子部件等加上泵轴本身组成与介质接触的转子部分。
    驱动轴上安装的转动零件由外磁转子部件、滚动轴承、驱动轴轴套等加上驱动轴本身组成与空气接触的转子部分。


 3、连接部分:由连接架、轴承箱等部分组成起连接支撑作用的静止连接件。滑动轴承、轴套和止推盘:是泵转子系零件的支撑和定位零件。


4、传动部分:泵与原动机采用膜片式加长联轴器部件连接,检修时,只需将联轴器中间膜片卸下,即可进行磁力泵的检修。

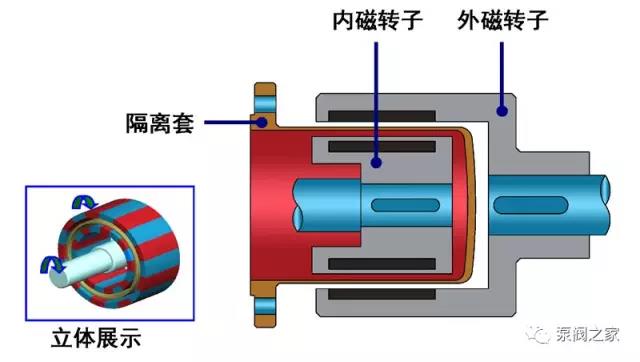

5、内、外转子:内、外转子配套使用,共同形成磁力泵的磁传动部件。


6、隔离套:隔离套是能彻底实现磁力泵完全无泄漏这一有点的唯一零件。
由于泵轴与介质接触,因此材料要求是耐腐蚀性,加工精度高,强度高或通过热处理方法增加材料的强度。
