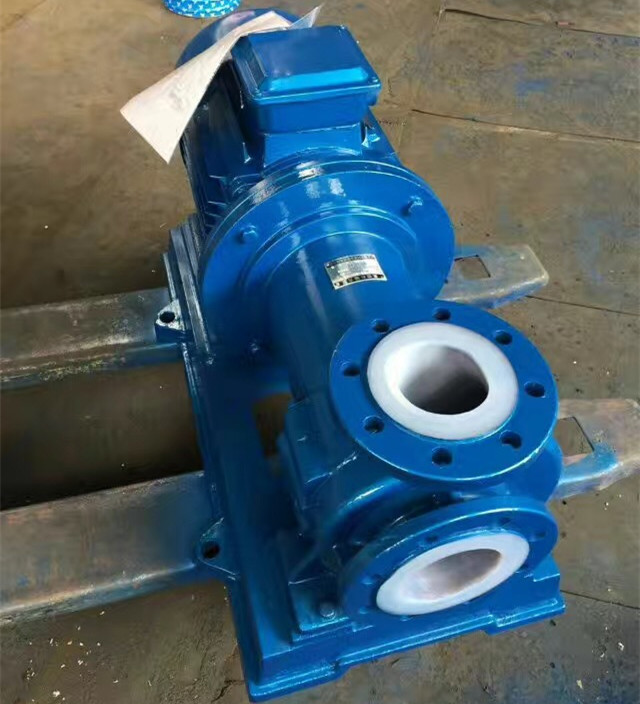

CQB-F型氟塑料磁力泵

时间:2020-8-19 来源:温州磁久泵业科技有限公司

CQB-F型氟塑料磁力泵概述

CQB-F氟塑料磁力泵,氟塑料磁力泵是指过流部件为氟塑料聚四氟乙烯材质的磁力驱动泵,又称为衬氟磁力泵四氟磁力泵。磁久泵业科技氟塑料磁力泵几乎可以耐受任何化学药品的腐蚀,磁力泵主要由泵体、磁力耦合传动器、电机三部分组成。磁力泵的核心部件为磁力耦合器(钕铁硼、铁氧体、钐钴),主要由外磁转子、内磁转子及不能导磁的隔离套组成完全无泄漏,特别适用易燃易爆危险化学介质的输送,我们能够针对不同工况的要求为您量身定制耐空转型、耐颗粒物型、保温型、高温型、水冷型等。


CQB-F型氟塑料磁力泵特点

氟塑料磁力泵的设计不仅具有普通磁力泵的结构紧凑,外型美观,体积小,躁声低,运行可靠等优点,且其过流部件全部采用目前世界上耐腐蚀性能最优秀"塑料王"(氟塑料)制造,隔离套采用特殊材料制造,具有高强度的力学性能,消除了普通磁力泵存在的磁涡流现象。因此,氟塑料磁力泵可输送任意浓(强)度的酸、碱、氧化剂等腐蚀性介质而毫不受损。防漏设计取消了轴封,利用磁力偶合间接驱动,完全消除了滴漏的烦恼,绝不污染使用场地。

CQB-F型氟塑料磁力泵工作原理

驱动装置采用主动磁铁联轴器直接装在电机轴上,泵室完全封闭,通过磁力偶合间接驱动泵轴上带磁铁的叶轮旋转结构紧凑、安全节能。坚固耐用的泵体结构虽然接触液体部分是氟塑料,但泵外壳是金属材料,故泵体足以承受管道的重量及抵受机械性冲击。氟塑料磁力泵由泵、磁力传动器、电动机三部分组成。关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。当电动机带动外磁转子旋转时,磁场能穿透空气隙和非磁性物质,带动与叶轮相连的内磁转子作同步旋转,实现动力的无接触传递,将动密封转化为静密封。由于泵轴、内磁转子被泵体、隔离套完全封闭,从而彻底解决了"跑、冒、滴、漏"问题,消除了炼油化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患,有力地保证了职工的身心健康和安全生产。

CQB-F型氟塑料磁力泵主要用途

本产品广泛适用于:石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业。

CQB-F型氟塑料磁力泵性能参数

流量:1.8-100m3/h

扬程:8-32m

电机功率:0.12-18.5KW

转速:2900r/min

使用温度:-20℃至100℃。

CQB-F型氟塑料磁力泵型号意义


CQB-F型氟塑料磁力泵结构示意



CQB-F型氟塑料磁力泵性能参数表

氟塑料磁力泵安装使用与维护

1、泵使用前应进行检查,电机风叶转动要灵活,无卡住无异常声响,各紧固件要紧固。

2、CQB-F型衬氟磁力泵电机启动后,缓慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度。

3、CQB-F型衬氟磁力泵应水平安装,不宜竖立,泵体不得承受管路重量,对于特殊要求垂直安装的场合,电机务必朝上。

4、检查CQB-F型衬氟磁力泵电机旋转方向是否与磁力泵转向标记一致。

5、当抽吸液面高于CQB-F型衬氟磁力泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配备底阀。

6、CQB-F型衬氟磁力泵停止工作前,应先关闭排出阀门,然后关闭吸入管阀门。
