很多人在购买水泵的时候，由于不能清楚地理解水泵上每个符号代表的意义，有的时候买错了产品也不知道，导致了很多麻烦事情的发生。今天磁久泵业科技公司技术人员通过自己的知识加上互联网的帮助，整理出了这一整套水泵型号说明的文章，希望对您了解水泵型号具有实际的帮助意义。

一、液体泵型号大全
1、按泵轴方向可分为卧式、立式、斜式
2、按壳体剖分型式分为径向剖分式和轴向剖分式
3、按级数分为单级和复级
4、按吸入形式分为单吸和双吸
5、按水泵形式分各中心支承式，管道式、共座式、分座式、可移式
6、按驱动方式分为直接连接、齿轮传动式、液力偶合传动式、皮常传多式和共轴式
7、按特殊结构分为液下式、筒式、双壁壳式、地坑筒式、抽出式、自吸式、潜液式和屏蔽式
8、按轴向力平衡方式分为平衡鼓式、平衡盘式、自身平衡式和平衡孔式
9、按用途不同主要分为锅炉给水泵、循环水泵、排污泵、杂质泵、砂泵、渣浆泵、泥浆泵、污水泵、清水泵、消防泵、流程泵、增压泵、耐腐蚀泵
10、按材质不同分为：铸铁泵、不锈钢泵、塑料泵、氟塑料泵、工程塑料泵
11、按结构形式分为离心泵，隔膜泵，齿轮泵，柱塞泵，往复泵，真空泵，喷射泵

二、离心泵及离心泵的型号
    离心泵型号、品种规格及其变型产品在农用泵中是最多的。根据水流入叶轮的方式、叶轮多少、泵本身能否自吸以及配套动力大小和动力品种等，离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸离心泵、电动机泵和柴油机泵等。

    1、单级单吸离心泵 老的泵型号有BA、B型单级单吸离心泵，80年代，我国根据国际标准和排灌机械实际情况，对离心泵产品进行更新换代研制工作，并生产IB型、IQ型单级离心泵系列产品，已列为国家专业标准和行业标准。

    单级单吸离心泵，水由轴向单面进入叶轮，叶轮只有一个，因此称为单级单吸离心泵。其特点是，与混流泵、轴流泵相比，扬程较高，流量较小，结构简单，使用方便。

    IQ型单级单吸离心泵（又称轻小型离心泵）是针对我国国情并满足用户提出结构简单、重量轻、价格低、性能好和配套方便的要求而设计的，共有84种产品，分3个派生系列，413个规格型号。

    （1）性能范围 泵口径50～200毫米，流量12.5～400立方米/时，扬程8～125米，配套动力有柴油机直联、皮带传动，电动机直联，功率1.1～110千瓦，转速1450～2900转/分。

    （2）结构型式 轻小型离心泵为轴向吸入单级单吸悬架式离心泵，泵体后开门，出口位于中心向上，后盖为压嵌式，轴承体与泵体直接联结，泵脚位于泵体下方，轴承用黄油润滑，轴封分为软填料、机械密封、橡胶油封三种。叶轮均为闭式，传动分为联轴器传动和皮带传动两种。泵叶轮转向：从泵进口方向看，叶轮转向为顺时针，当泵与柴油机直联传动时，为逆时针。泵出口可装置手动泵，可去掉底阀，减少水力损失，并能使泵自吸。

    2、双吸离心泵
    它是从叶轮两面进水的双吸离心泵，因泵盖和泵体是采用水平接缝进行装配的，又称为水平中开式离心泵。与单级单吸离心泵相比，效率高、流量大、扬程较高。但体积大，比较笨重，一般用于固定作业。适用于丘陵、高原中等面积的灌区，也适用于工厂、矿山、城市给排水等方面。

    双吸离心泵有S型、Sh型、SA型、SLA型几种型号，S型与Sh型的区别是，从驱动端看，S型泵为顺时针方向旋转，Sh型为逆时针方向旋转。SLB型为立式便拆式双吸泵 。S型泵性能范围流量160～18000立方米/时，扬程12～125米，进水口直径150～1400毫米，转速2950、1450、970、730、585、485、360转/分。

    3、多级离心泵
    与单级泵相比，其区别在于多级泵有两个以上的叶轮，能分段地多级次地吸水和压水，从而将水扬到很高的位置，扬程可根据需要而增减水泵叶轮的级数。多级泵主要用于矿山排水、城市及工厂供水，农业灌溉用的很少，仅适用于高扬程、小流量的高山区提水来解决人畜饮水的困难。多级高心泵有立式和卧式两种型式，主要型号有D型、DL型多级离心泵，DW、DWL型小型多级离心泵。

    （1）D型多级泵性能范围 流量6.3～720立方米/时，扬程16～600米，进水口径：50、75、100、125、150、200毫米，其中50～125毫米泵型为高转速2950转/分，150～200毫米泵型转速为1480转/分。

    （2）结构型式D型多级离心泵为卧式多级（2～12级），叶轮为单吸，泵体为分段式。当首级叶轮为双吸时，用DS表示，当同时规定有两种转速时，低速用DA表示，用于锅炉给水的多级离心泵，用DG表示。

    4、自吸泵
    自吸泵是靠泵自身的特殊结构而产生自吸作用的单级单吸离心泵，称为自吸离心泵 。和普通离心泵相比，在泵体结构上有显著差别：一是泵进口位置提高，有时还装上吸入阀；二是在出水侧设置了一个气水分离室。

    泵外自吸泵，是在泵外加有自吸装置，如带有旋涡泵、水环真空泵、射流泵以及手动泵等。

    自吸泵与普通离心泵相比，具有结构紧凑、使用操作简单，不但省去了起动前灌大量引水的麻烦，也省去了进水管低阀，减少了进水阻力，增加泵的出水量，但与同规格的普通离心泵的效率相比要低3%～5%。自吸泵较多的是应用在轻小型喷灌机组和管道灌机组上。

    自吸离心泵品种规格较多，有ZX型、TC型、BPZ型和ZB型等。

    （1）ZB型性能范围 流量2～200米3/时，扬程8～100米，配套功率0.25～45千瓦。
    （2）结构型式特点 按泵的配套动力机类型分为电动机配套自吸泵和柴油机配套自吸泵。按实现自吸功能的结构与工作特点可分为内滑式、外滑式、水环轮式和其他型式。传动方式有直联传动（包括内轴）和皮带传动。进口直径25～200毫米，共10个口径，54个规格。

    离心泵型号,ISG离心泵型号,ISG管道离心泵型号
     离心泵的型号有很多，在这里只介绍一部分，如果想知道特别详细和准备的型号意义，还须向离心泵生产厂家咨询。先看一组所有泵类产品型号字母所代表的含义。
B:   单级单吸悬臂式离心泵。
D:   节段式多级泵。
DG:  节段式多级锅炉给水泵。
DL:  立轴多级泵。
DS:  首级用双吸叶轮的节段式多级泵。
F:   耐腐蚀泵。
JC:  长轴深井泵。
KD:  中开式多级泵。
KDS: 首级用双吸叶轮的中开式多级泵。
QJ:  井用潜水泵。
QX.: 单相干式下泵式潜水泵。
QS:  充水上泵式潜水泵。
QY:  充油上泵式潜水泵。
R:   热水泵。
S:   单级双吸式离心泵。
WB:  高扬程横轴污水泵。
Y:   液压泵。
YG:  管道式液压泵。
ZB:  自吸式离心泵。

    目前离心泵产品型号一共有32种，分别是：SG管道离心泵、ISW卧式管道离心泵、QDLF不锈钢多级离心泵、GC锅炉给水离心泵、DL立式多级离心泵 、GDL多级管道离心泵、PBG屏蔽式管道离心泵、YG立式管道油泵、ISWR卧式热水泵、ISWH卧式化工泵、ISWB卧式管道油泵、ISG立式管道离心泵、IRG立式热水循环泵、IHG立式管道化工泵、ISGB便拆式管道离心泵   ISGD低转速离心泵、ISWD低转速离心泵、IS单级单吸清水离心泵、IH单级单吸化工离心泵、FS卧式玻璃钢离心泵、S型玻璃钢离心泵、GBW浓硫酸离心泵、FSB型氟塑料合金离心泵、 AFB、FB耐腐蚀离心泵、TSWA卧式多级离心泵、ZX自吸式离心泵、S、Sh单级双吸离心泵、LG高层建筑给水多级离心泵、CDLF不锈钢立式多级离心泵、D多级离心泵、CYZ-A自吸式离心泵、IHF氟塑料合金化工离心泵。

    下面以ISG管道离心泵为例简单的讲一下离心泵型号中各部分所表示的含义。ISG系列立式管道离心泵共分为ISG,IRG,GRG,IHG,YG,ISGD六个类别。ISG为单级单吸管道离心泵,IRG单级单吸热水管道离心泵,GRG单级单吸高温管道离心泵,,IHG单级单吸化工泵,YG单级单吸管道离心油泵,ISGD单级单吸低转速离心泵.

ISG 50 - 160 (I) A (B)
ISG表示 ISG型立式单级单吸离心泵。
50表示 泵进口公称直径和出口直径，单位为MM.
160 表示 叶轮名义外径，单位为MM.
(I) 表示 流量分类。
A表示 叶轮第一次切割。
B表示叶轮第二次切割。
ISGB型便拆立式管道离心泵，ISGB便拆立式离心泵。 ISGB 150 - 50 (I) (A) (B) (C)
ISGB又分三种型号，分别表示为：ISGB便拆立式离心泵，IRGB便拆立式热水泵，IHGB便拆立式化工泵，YGB便拆立式油泵。
150表示 泵进口公称直径和出口公称直径，单位为MM。
50表示 离心泵的额定扬程，单位为M。
(I)表示流量分类。
(A) (B) (C) 分别表示叶轮经过第一次切割，第二次切割，第三次切割。
ISW型卧式管道离心泵：ISW 150 - 160 (I) A (B)
卧式管道离心泵共有五种型号，分别是：ISW卧式离心泵，ISWR卧式热水离心泵，ISWH卧式化工离心泵，ISWB卧式防爆离心泵，ISWHB卧式防爆化工离心泵。
150表示离心泵的进口公称直径和出口公称直径，单位为MM。
160表示叶轮名义外径，单位为MM。
(I)表示流量分类。
A (B) 分别表示叶轮经过第一次切割和第二次切割。

排污泵系列型号意义
 Q:潜水  W:排污  G:管道  Y:液下  N:泥浆  Z:自吸  L:立式
 AS:撕裂  JY:搅匀  P:不锈钢  B:防爆

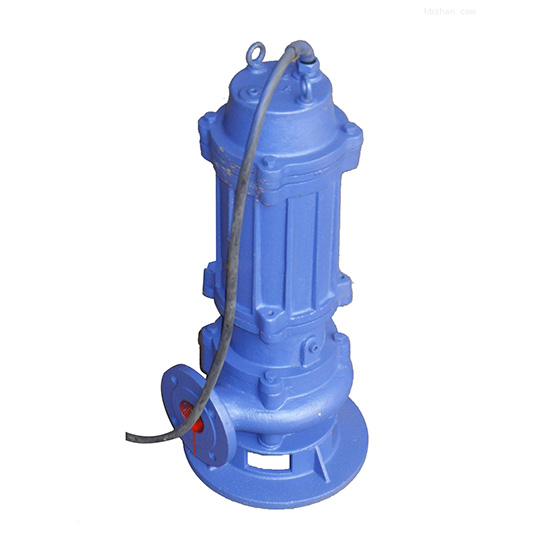

 QW（WQ）无堵塞潜水式排污泵
 例：80WQ（QW）P40-15-4
 80 WQ(QW) P 40 - 15 - 4
 │   │  │ │   │  └—-泵的电机（KW）
 │   │  │ │  └———-泵的扬程（m）
 │   │  │ └—————--泵的流量（m3/h）
 │   │  └———————-不锈钢材质
 │   └—————————-潜水排污泵
 └———————————--泵的口径即代表泵排出公称直径（mm）

 JYWQ、JPWQ自动搅匀排污泵
 例：80JY（P）WQ50-10-1600-3
 80 JY (P) WQ 50 - 10 - 1600 - 3
 │ │ │ │ │  │    │  └—泵的电机（KW）
 │ │ │ │ │  │    └—-——泵的搅匀范围（mm）
 │ │ │ │ │  └————-——泵的扬程（m）
 │ │ │ │ └—————————泵的流量（m3/h）
 │ │ │ └—————————— W：排污 Q：潜水  P：不锈钢
 │ │ └—————————-—-—P：不锈钢材质
 │ └—————————-————-JY：搅匀
 └————————————泵的口径即代表泵排出公称直径（mm）

 GW无堵塞管道式排污泵
 例：100GWP(B)100-15-7.5
 100 GWP B 100 - 15 - 7.5
 │ │ │ │  │ └—-泵的电机（KW）
 │ │ │ │  └———-泵的扬程（m）
 │ │ │ └——————-泵的流量（m3/h）
 │ │ └———————--防爆电机
 │  └—————————--G：管道式  W：排污泵  P：不锈钢
 └——————————-—-泵的口径即代表泵排出公称直径（mm）

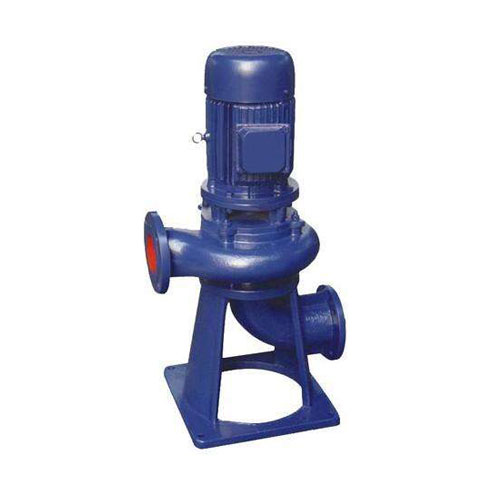

 LW(WL)无堵塞直立式排污泵
 例：100LW(WL)PB100-15-7.5
 100 LW(WL) P B 100 - 15 - 7.5
 │ │    ││ │   │   └—泵的电机（KW）
 │ │   ││ │   └—-——泵的扬程（m）
 │ │   ││ └——————-泵的流量（m3/h）
 │ │   │└————————防爆电机
 │ │   └—————————不锈钢
 │ └————————————L：直立式   W：排污
 └—————————————--泵排出的公称直径即口径（mm）

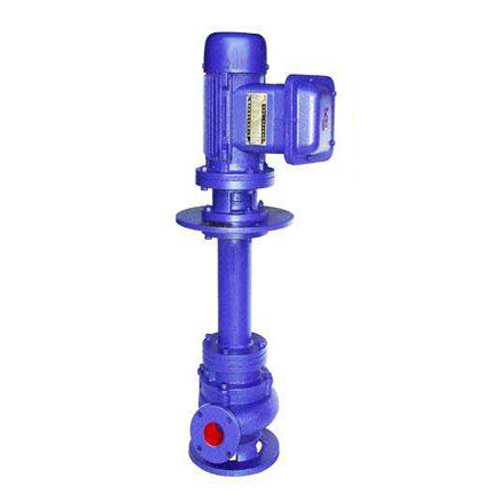

YW无堵塞液下式排污泵
 例：100YWP(B)100-15-7.5
 100 YWP B 100 - 15 - 7.5
 │ │ │ │  │ └——泵的电机（KW）
 │ │ │ │  └————泵的扬程（m）
 │ │ │ └———————泵的流量（m3/h）
 │ │ └———————-—防爆电机
 │  └——————————-Y：液下式  W：排污泵  P：不锈钢
 └——————————-——泵的口径即代表泵排出公称直径（mm）

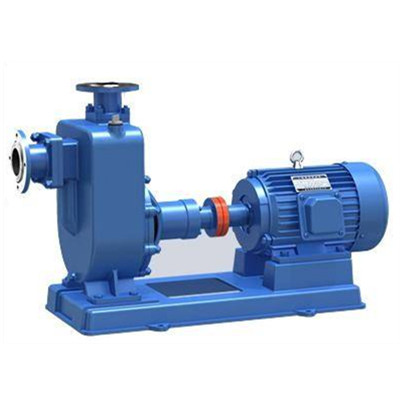

 ZW无堵塞自吸式排污泵
 例：100ZW15-30PB
 100 ZW 15 - 30 P B
 │ │ │   ││└————泵的电机（KW）
 │ │ │   │└—————不锈钢材质
 │ │ │   └——————泵的扬程（m）
 │ │ └———————-—泵的流量（m3/h）
 │  └——————————(无堵塞自吸排污泵)Z:自吸式 W:排污
 └————————————泵的口径即代表泵排出公称直径（mm）

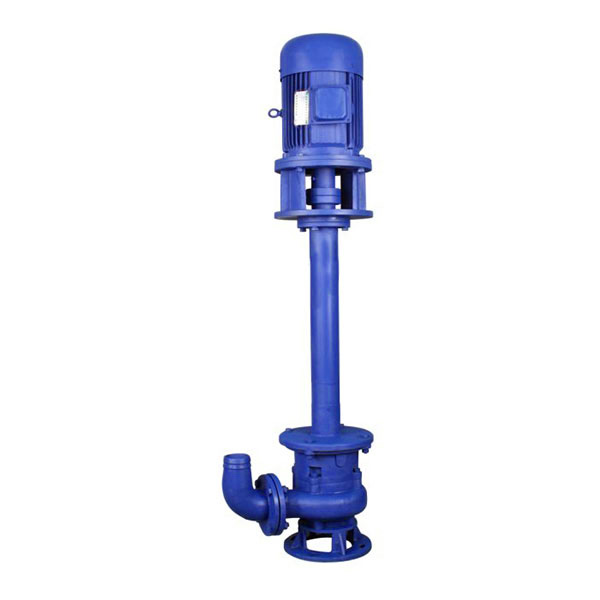

 NL型立式污水泥浆泵
 例：NL76A-9
 N L ( C F W )76 A - 9
 ││  │││ │ │  └——泵的扬程(m)
 ││  │││ │ └————机械密封
 ││  │││ └—————-出口径(mm)
 ││  ││└———————卧式
 ││  │└————————不锈钢
 ││  └—————————加长型
 │└——————————--立式
 └———————————--泥浆泵


 管道泵型号意义

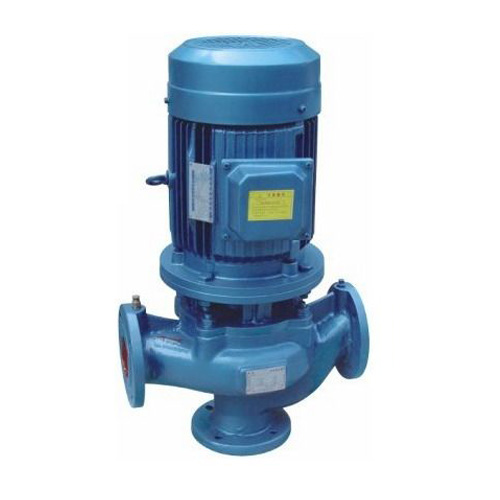

 ISG系列立式管道离心泵
 例：ISG50-160(I)A
 ISG 50 - 160 (I) A(B)
 │  │   │ │   └—叶轮经第一次切割
 │  │   │ └—-——流量分类、(I)为大流量、
 │  │   └—————叶轮名义外径(mm)
 │  └————————泵的口径(mm)
 │               ┌ ISG型立式离心泵
 └————————┼ IRG型立式热水泵
 ├ IHG型立式不锈钢化工泵
 └ YG型立式防爆油泵

 ISGD系列低转速立式管道离心泵
 例：ISGD80-160(I)A
 ISGD 80 - 160 (I) A(B)
  │  │   │ │   └—叶轮经第一次切割
 │  │   │ └—-——流量分类、(I)为大流量、
 │  │   └—————叶轮名义外径(mm)
 │  └————————泵的口径(mm)
 │               ┌ ISGD型低转速立式离心泵
 └————————┼ IRGD型低转速立式热水泵
 ├ IHGD型低转速立式不锈钢化工泵
 └ YGD型低转速立式防爆油泵

 ISW系卧式管道离心泵
 例：ISW65-160(I)A
 ISW 65 - 160 (I) A(B)
 │  │   │ │   └—叶轮经第一次切割
 │  │   │ └—-——流量分类、(I)为大流量、
 │  │   └—————叶轮名义外径(mm)
 │  └————————泵的口径(mm)
 │               ┌ ISW型卧式管道离心泵
 └————————┼ ISWR型卧式管道热水离心泵
 └ ISWH型卧式不锈钢管道离心化工泵


 SG系列管道泵
 例：50SG15-30
 50 SG 15 - 30
 │ │ │   └—叶轮经第一次切割
 │ │ └—-——流量分类、(I)为大流量、
 │ └————┬SG型管道离心泵
 │          └SGR型热水管道离心泵
 └-——————泵的口径

 SPG系列管道屏蔽泵
 例：SPG80-200(I)A
 SPG (R) 80 - 200 (I) A (B) (C)
 │   │ │   │  │  │ │  └—-叶轮经第三次切割
 │   │ │   │  │  │ └—-——叶轮经第二次切割
 │   │ │   │  │  └—————叶轮经第一次切割
 │   │ │   │  └———————流量分类
 │  │ │   └—————————叶轮名义外径(mm)
 │   │ └——————————-—泵进、出口公称直径(mm)
 │   └————————————┬流体类别(普通不注、热水为R)
 │                            └腐蚀性流体为T，防爆为B
 └———————————————-屏蔽式管道离心泵

   磁力传动离心泵型号意义
 CQ系列磁力传动离心泵
 例：32CQ-15
 32 CQ - 15
 │ │   └—扬程
 │ └—-——磁力传力离心泵
 └—————进口直径(mm)

 CQF系列磁力传动离心泵
 例：32CQF-15
 32 CQ F - 15
 │ ││   └—扬程(m)
 │ │└—-——过流部件材质为塑料
 │ └————-磁力传力离心泵
 └——————进口直径(mm)

 CQB系列磁力传动离心泵
 例：CQB50-32-160
 CQ B 50 - 32 - 160
 │ │ │  │   └—叶轮名义直径
 │ │ │  └—-——泵出口直径
 │ │ └—————-泵进口直径
 │ └———————过流部件材质为不锈钢
 └-————————磁力传动离心泵

 CQB-F系列磁力传动离心泵
 例：CQB50-32-160F
 CQB 50 - 32 - 160 F
 │  │   │    │ └—氟塑料(F46)衬里
 │  │   │    └——-叶轮名义直径
 │  │   └—————-泵出口直径
 │  └————————泵进口直径
 └——————————磁力传动离心泵

 ZCQ系列自吸式磁力传动离心泵
 例：ZCQ50-40-145
 Z  CQ   50 -  40 - 145
 │ │   │    │    └—叶轮直径(mm)
 │ │   │    └————出口直径(mm)
 │ │   └———————进口直径(mm)
 │ └—————————-磁力传动离心泵
 └———————————自吸式

 多级离心泵系列型号意义
 DL、DLR系列立式多级离心泵
 例：100DDLR100-20×4
 100 D DL R 100 - 20 × 4
 │ │ ││ │    │   └—-泵的级数
 │ │ ││ │    └————单级叶轮扬程（m）
 │ │ ││ └———————流量（m3/h）
 │ │ │└————————-热水
 │ │ └—————————-立式多级
 │ └———————————多出口
 └————————————-泵的口径即代表泵排出公称直径(mm)

 TSWA系列卧式多级离心泵
 例：50TSWA×5
 50 T S W A × 5
 │││││   └——————泵的级数
 ││││└————————-新一代产品
 │││└—————-————输送低温类似清水介质
 ││└——————-————单吸叶轮
 │└———————————-透平式
 └————————————-泵的口径即代表泵排出公称直径(mm)

 LG、LGB系列便拆式高层建筑给水多级离心泵
 例：100LG-B(R)72-20×6
 100 LG-B (R) 72 - 20 × 6
 │  │   │  │   │   └—泵的级数
 │  │   │  │   └———-新一代产品
 │  │   │  └—————--输送低温类似清水介质
 │  │   └——————-—-单吸叶轮
 │  └——————————-透平式
 └————————————-泵的口径即代表泵排出公称直径(mm)

 GDL系列便拆式管道多级离心泵
 例：50GDL18-15×5
 50 GDL 18 - 15 × 5
 │  │ │   │   └—泵的级数
 │  │ │   └———-设计点单级扬程15(mm)
 │  │ └—————--设计点流量18（m3/h）
 │  └——————-—GDL便拆式管道多级离心泵
 └—————————-泵的口径即代表泵排出公称直径(mm)

 CDLF系列轻型不锈钢立式多级离心泵
 例:CDLF4-160
 CDL  F  4 - 160
 │   │ │   └-160-级数*10
 │   │ └———4-额定流量(m3/h)
 │   └—-———F-(普通型略)过流部件为不锈钢304或316
 └————-——-CDL-冲压轻型立式多级离心泵


D型卧式多级离心泵

 例:80D12×5
 80   D  12 × 5
 │   │ │    └-叶轮数量
 │   │ └—-——单吸扬程(m)
 │   └—————单吸多级分段式离心泵
 └———————-吸入口直径
