GF型不锈钢卫生级单螺杆泵
  • GF型不锈钢卫生级单螺杆泵
  • GF型不锈钢卫生级单螺杆泵
  • GF型不锈钢卫生级单螺杆泵
  • GF型不锈钢卫生级单螺杆泵

GF型不锈钢卫生级单螺杆泵

下一个产品:G型单螺杆泵
上一个产品:I-1B系列浓浆泵

GF型不锈钢卫生级单螺杆泵概述

      单螺杆泵在发达国家已广泛使用,国外多数称单螺杆泵“莫诺泵”《MONOPUMPS》,德国称“偏心转子泵”。由于其优良的性能,近年来在国内的应用范围也在迅速扩大。它的最大特点是对介质的适应性强、流量平稳、压力脉动小、自吸能力高,这是其它任何泵种所不能替代的。我们对国外(如:德、英、法、日本等国)生产的单螺杆泵及国内同行业的产品,作了分析与研究,博取众长,对自已的产进行不断的改革创新。目前我单位的产品已自成一体系,压力为0.4∽1.2MPa,可满足广大用户对单螺杆泵的不同需求。我单位生产的泵,质量可靠,实行三包,价格也相对较低,同时确保备件的正常供应。本单位热忱为广大用户服务,接受用户对特殊要求单螺杆泵的设计和制造任务。

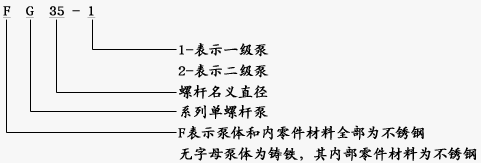

GF型不锈钢卫生级单螺杆泵型号意义

GF型不锈钢卫生级单螺杆泵使用范围

一般来说单螺杆泵可作为一种通用泵。运行速度可高可低,泵的出口额定压力可随泵的级数增加而增加,每增加一级,压力就增加0.6MPa,所以使用范围极广:环境保护、船舶工业、石油工业、医药、日化、酿造业、建筑工业、采矿工业、化学工业、印刷、造纸工业。

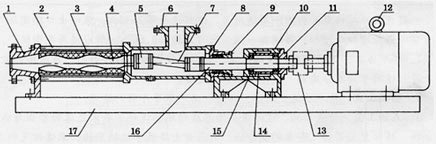

GF型不锈钢卫生级单螺杆泵结构说明


1 出料腔 5 万向节总成 9 填料压盖 13 连轴器
2 拉杆 6 吸入管 10 轴承座 14 轴套
3 螺杆套 7 连节轴 11 轴承盖 15 轴承
4 螺杆轴 8 填料压盖 12 电动机 16 传动轴



                    17 底座


GF型不锈钢卫生级单螺杆泵性能参数

型 号 转速
r/min
流量
m3/h
压力
Mpa
电机
kw
扬程
m
进口
mm
出口
mm
G20-1 960 0.8 0.6 0.75 60 Dy25 Dy25
G25-1 960 2 0.6 1.5 60 Dy32 Dy25
G25-2 960 2 1.2 2.2 120 Dy32 Dy25
G30-1 960 5 0.6 2.2 60 Dy50 Dy40
G30-2 960 5 1.2 3 120 Dy50 Dy40
G35-1 960 8 0.6 3 60 Dy65 Dy50
G35-2 960 8 1.2 4 120 Dy65 Dy50
G40-1 960 12 0.6 4 60 Dy80 Dy65
G40-2 960 12 1.2 5.5 120 Dy80 Dy65
G50-1 960 20 0.6 5.5 60 Dy100 Dy80
G50-2 960 20 1.2 7.5 120 Dy100 Dy80
G60-1 960 30 0.6 11 60 Dy125 Dy100
G60-2 960 30 1.2 15 120 Dy125 Dy100
G70-1 720 45 0.6 11 60 Dy150 Dy125
G70-2 720 45 1.2 18.5 120 Dy150 Dy125
G85-1 720 65 0.6 15 60 Dy150 Dy150
G105-1 500 100 0.6 22 60 Dy200 Dy200
G135-1 400 150 0.6 37 60 Dy200 Dy250
