螺杆泵工作原理

时间:2017-8-11 来源:温州磁久泵业科技有限公司


螺杆泵是容积式转子泵,它是依靠由螺杆和衬套形成的密封腔的容积变化来吸入和排出液体的。 螺杆泵按螺杆数目分为单螺杆泵、双、三和五螺杆泵。螺杆泵的特点是流量平稳、压力脉动小、有自吸能力、噪声低、效率高、寿命长、工作可靠;而其突出的优点是输送介质时不形成涡流、对介质的粘性不敏感,可输送高粘度介质。

分类:


螺杆泵按螺杆数量分为。

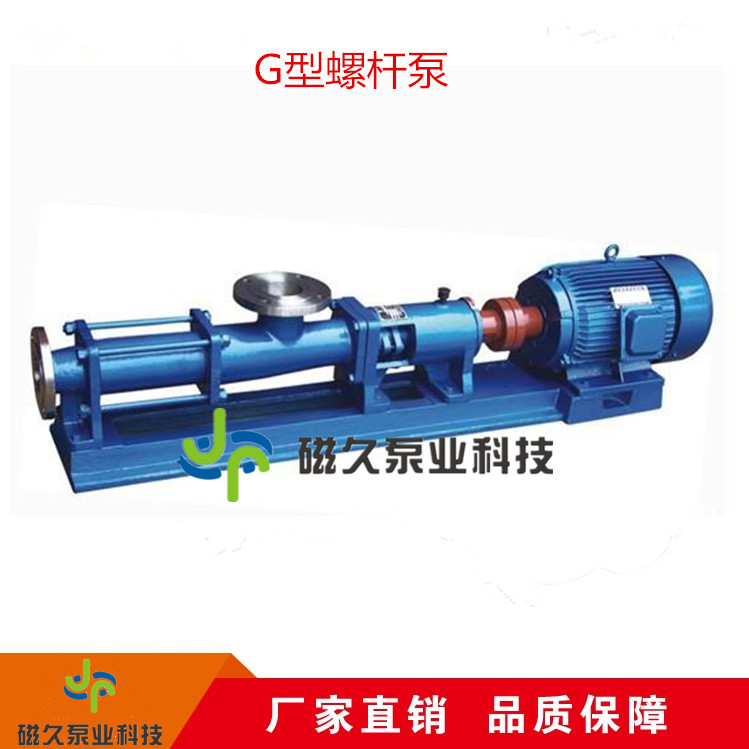

单螺杆泵——单根螺杆在泵体的内螺纹槽中啮合转动的泵。

双螺杆泵——由两个螺杆相互啮合输送液体的泵。

三螺杆泵——由多个螺杆相互啮合输送液体的泵。


基本工作原理:


1.螺杆泵是利用螺杆的回转来吸排液体的。

中间螺杆为主动螺杆,由原动机带动回转,两边的螺杆为从动螺杆,随主动螺杆作反向旋转。主动螺杆从动螺杆的螺纹均为双头螺纹。

由于各螺杆的相互啮合以及螺杆与衬筒内壁的紧密配合,在泵的吸 入口和排出口之间, 就会被分隔成一个或多个密封空间。随着螺杆的转动和啮合,这些密封空间在泵的吸入端不断形成,将吸入室中的液体封入其中,并自吸入室沿螺杆轴向连续地推移至排出端,将封闭在 各空间中的液体不断排出,犹如一螺母在螺纹回转时被不断 向前推进的情形那样,这就是螺杆泵的基本工作原理。

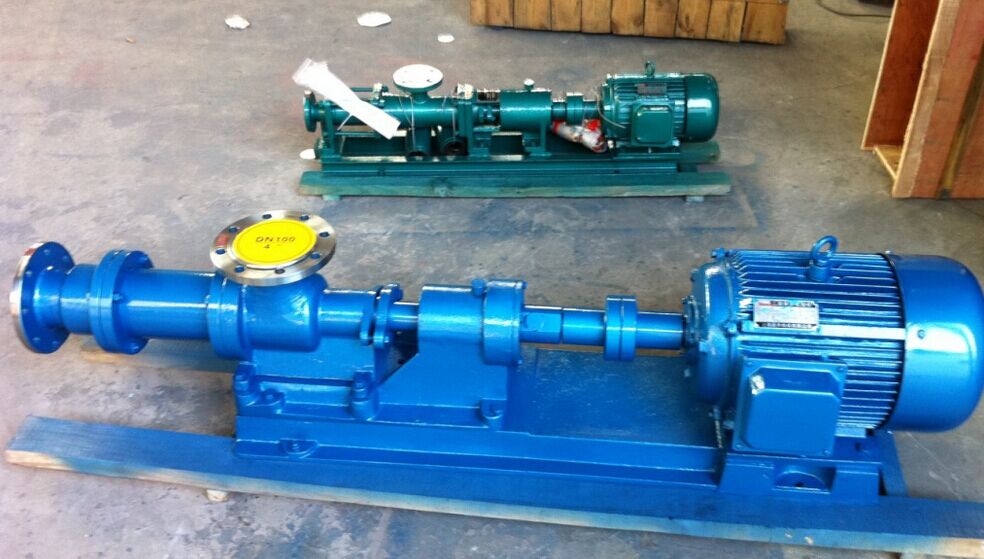

螺杆泵


2.螺杆泵的工作原理是:

螺杆泵工作时,液体被吸入后就进入螺纹与泵壳所围的密封空间,当主动螺杆旋转时,螺杆泵密封容积在螺牙的挤压下提高螺杆泵压力,并沿轴向移动。由于螺杆是等速旋转,所以液体出流流量也是均匀的。

螺杆泵特点为:螺杆泵损失小,经济性能好。压力高而均匀,流量均匀,转速高,能与原动机直联。

螺杆泵可以输送润滑油,输送燃油,输送各种油类及高分子聚合物,用于输送黏稠液体。

输送高粘度介质:3.根据泵的大小不同可以输送粘度从厘泊的介质。

含有颗粒或纤维的介质:颗粒直径可以这30mm(不超过转子偏心距)。纤维长可以350mm(相当0.4位转子的螺距)。其含量一般可达介质窖的40%,若介质中的固体物为细微之粉沫状时,最高含量可达 60%或更高也能输送。要求输送压力稳定,介质固有结构不受破坏时,选用单螺杆泵输送最为理想。


常见问题处理:


1.泵体剧烈振动或产生噪音:

产生原因:水泵安装不牢或水泵安装过高;电机滚珠轴承损坏;水泵主轴弯曲或与电机主轴不同心、不平行等。

处理方法:装稳水泵或降低水泵的安装高度;更换电机滚珠轴承;矫正弯曲的水泵主轴或调整好水泵与电机的相对位置。


2.传动轴或电机轴承过热:

产生原因:缺少润滑油或轴承破裂等。

处理方法:加注润滑油或更换轴承。


3.水泵不出水:

产生原因:泵体和吸水管没灌满引水;动水位低于水泵滤水管;吸水管破裂等。

螺杆与壳体之间的密封面是一个空间曲面。在这个曲面上存在着诸如ab或de之类的非密封区,并且与螺杆的凹槽部分形成许多三角形的缺口abc、def。这些三角形 的缺口构成液体的通道,使主动螺杆凹槽A与从动螺杆上的 凹槽B、C相连通。而凹槽B、C又沿着自己的螺线绕向背面, 并分别和背面的凹槽D、E相连通。由于在槽D、E与槽F(它属 于另一头螺线)相衔接的密封面上,也存在着类似于正面的三 角形缺口a’b’c’,所以D、F、E也将相通。这样,凹槽ABCDEA也就组成一个“∞” 形的密封空间(如采用单头螺纹,则凹槽将顺轴向盘饶螺杆,将吸排口贯通,无法形成密封)。不难想象,在这样的螺杆 上,将形成许多个独立的“∞”形密封空间,每一个密封空间所占有的轴向长度恰好等于累杆的导程t。因此,为了使螺杆 能吸、排油口分隔开来,螺杆的螺纹段的长度至少要大于一个导程。


优点:


从上述工作原理可以看出,螺杆泵有以下优点:

1)压力和流量范围宽阔。压力约在3.4-340千克力/cm 2,流量可达100cm3/分;

2)运送液体的种类和粘度范围宽广;

3)因为泵内的回转部件惯性力较低,故可使用很高的转速;

4)吸入性能好,具有自吸能力;

5)流量均匀连续,振动小,噪音低;

6)与其它回转泵相比,对进入的气体和污物不太敏感;

7)结构坚实,安装保养容易。

螺杆泵的缺点是,螺杆的加工和装配要求较高;泵的性能 对液体的粘度变化比较敏感。
