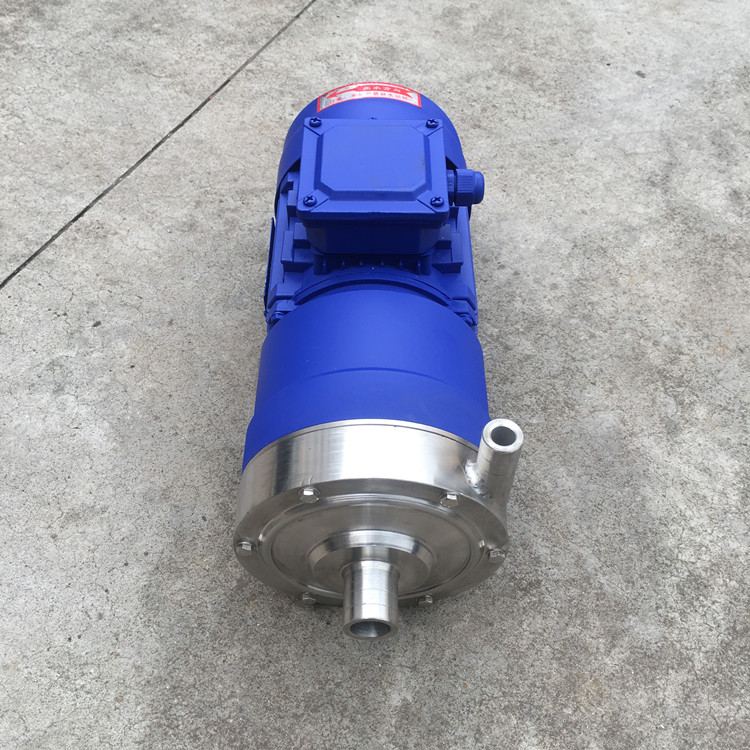

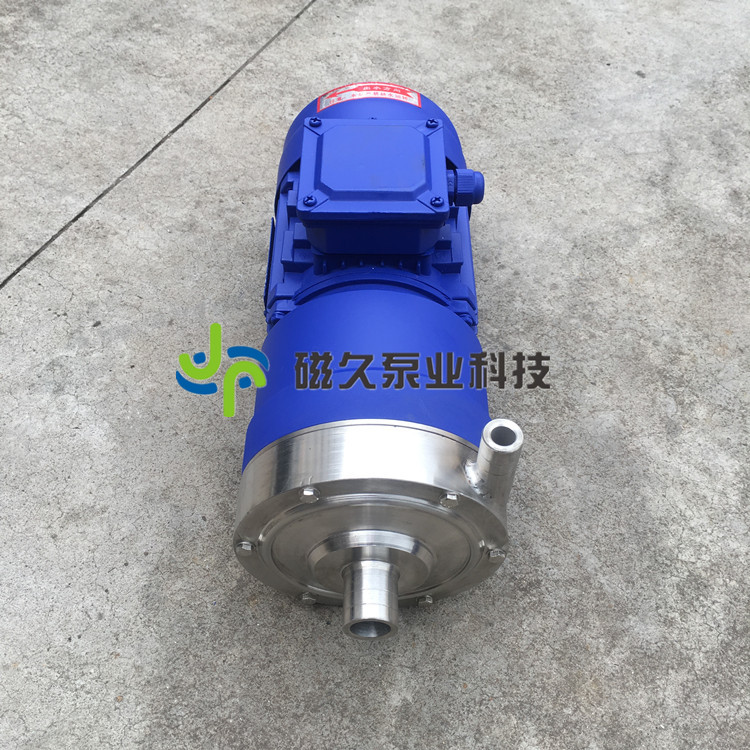

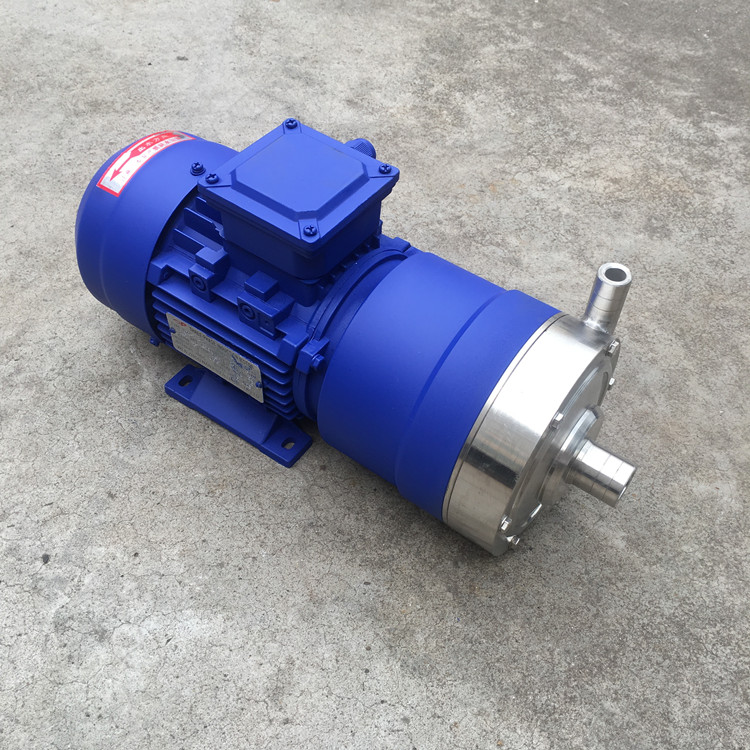

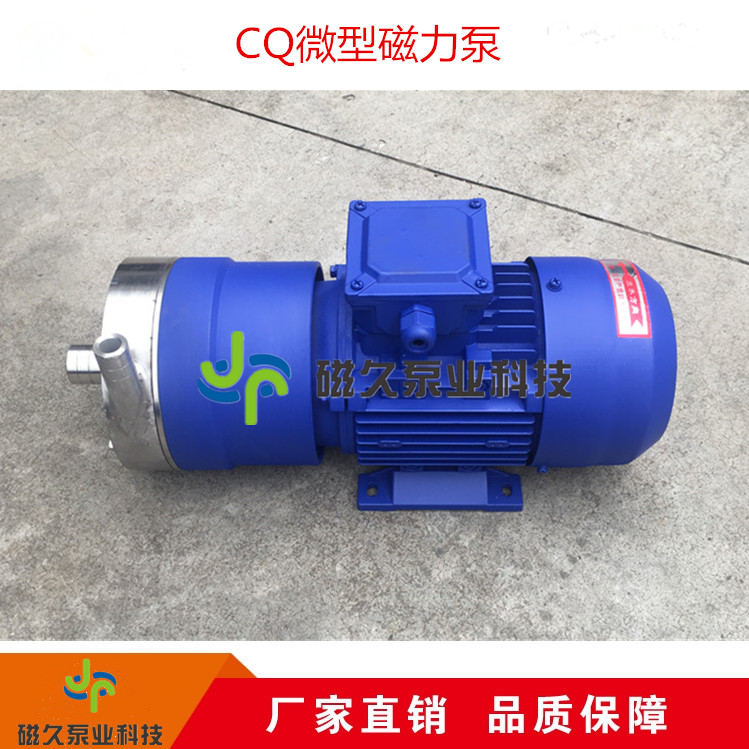

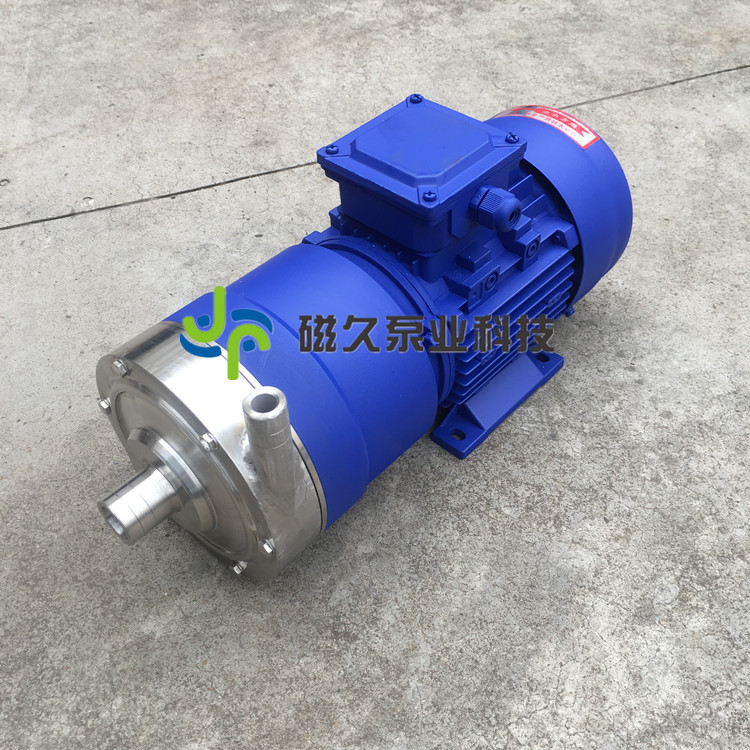

CQ微型不锈钢磁力泵
  • CQ微型不锈钢磁力泵
  • CQ微型不锈钢磁力泵
  • CQ微型不锈钢磁力泵
  • CQ微型不锈钢磁力泵

CQ微型不锈钢磁力泵

下一个产品:CQG型高温磁力泵

一、CQ不锈钢磁力泵产品概述:

       CQ微型磁力泵是将永磁联轴器的工作原理应用于离心泵的新产品,设计合理,工艺先进、具有全密封、无泄漏、耐腐蚀等特点,其性能达到国外同类产品的先进水平。


二、CQ型不锈钢磁力泵特点:

      CQ微型磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其他泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、钢玉陶瓷、不锈钢等作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。

三、CQ型不锈钢磁力泵型号意义:

四、CQ型不锈钢磁力泵产品用途:


    CQ微型磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体,以及循环水设备配套、过滤机配套。特别是漏、易燃、易爆液体的抽送,选用此泵则更为理想。


五、CQ型不锈钢磁力泵防漏设计
   CQ微型磁力泵密封取代动密封,利用磁力耦合间接驱动,完全消除了滴漏的烦恼,绝不污染使用场地。是化工流程中杜绝跑、冒、滴、漏现象,消除环境污染,创造“无泄漏车间”、“无泄漏工厂”,实现安全、文明生产的理想用泵。


六、CQ型不锈钢磁力泵操作原理


   CQ微型磁力泵采用驱动装置主动磁铁联轴器直接装在电机轴上,泵室完全封闭,通过磁力偶合间接驱动转子组合上的叶轮旋转。




七、CQ型不锈钢磁力泵结构与材料


八、CQ型不锈钢磁力泵性能参数:

型  号

口径

流量 (m3/h)

扬程 (m)

电机功率 (kW)

电 压

(V)

材质

进口(mm)

出口(mm)

16CQ-8

16

12

1.5

8

0.18

220/380

20CQ-12

20

12

3

12

0.37

220/380

25CQ-15

25

20

5.4

15

1.1

380

32CQ-15

32

25

6.6

15

1.1

380

32CQ-25

32

25

4.8

25

1.1

380

40CQ-20

40

32

10

20

2.2

380

40CQ-32

40

32

12

32

4

380

50CQ-25

50

40

14.4

25

4

380

50CQ-32

50

40

13.2

32

4

380

50CQ-50

50

32

7.8

50

5.5

380

65CQ-25

65

50

16.8

25

5.5

380

65CQ-32

65

50

27

32

7.5

380

80CQ-32

80

65

50

32

11

380

80CQ-50

80

65

50

50

15

380

100CQ-32

100

80

60

32

15

380

100CQ-50

100

80

60

50

18.5

380

注:表中20CQ-12---100CQ-50都可配防爆电机




九、CQ不锈钢磁力泵安装和使用

1CQ微型磁力泵应水平安装,不宜竖立,塑料磁力泵泵体不得承受管路重量,对于特殊要求垂直安装的场合,电机务必朝 上。

2、当抽吸液面高于泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配备底 阀。

3、不锈钢磁力泵使用前应进行检查,电机风叶转动要灵活,无卡住无异常声响,各紧固件要紧固。

4、检查电机旋转方向是否与磁力泵转向标记一致。

5、不锈钢磁力泵电机启动后,缓慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度。

6、不锈钢磁力泵停止工作前,应先关闭排出阀门,然后关闭吸入管阀门。


十、CQ不锈钢磁力泵使用注意事项

1、因CQ微型磁力泵泵轴承的冷却和润滑是靠被输送的介质,所以绝对禁止空动转,同时避免在工作中途停电后再启动时 所造成时空载运转。

2、被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。

3、不锈钢磁力泵在使用中环境温度应小于40,电机温升不得超过75

4、被输送的介质及其温度应在泵材允许范围内(详见附表)的使用温度<60CQ微型磁力泵的使用温 度<100,输送吸入压力不大于0.2mpa,最大工作压力1.6mpa、密度不大于1600kg/m3,粒度不大于30×10- 6m2/s的不含硬颗粒和纤维的液体。

5、对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。 6、磁力泵运行500小时后,应拆检轴承和端面动环的磨损情况,若轴承和轴套的间隙大于0.51mm,叶轮轴向 窜动1.52mm时,应 更换轴承和轴向动环。


十一、CQ不锈钢磁力泵故障原因及排除方法
