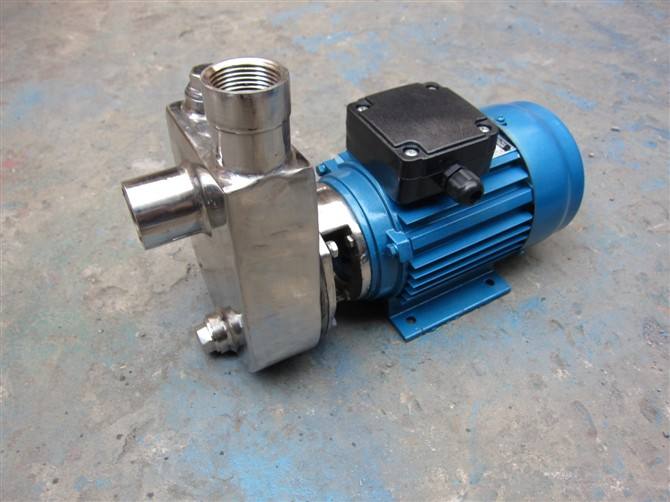

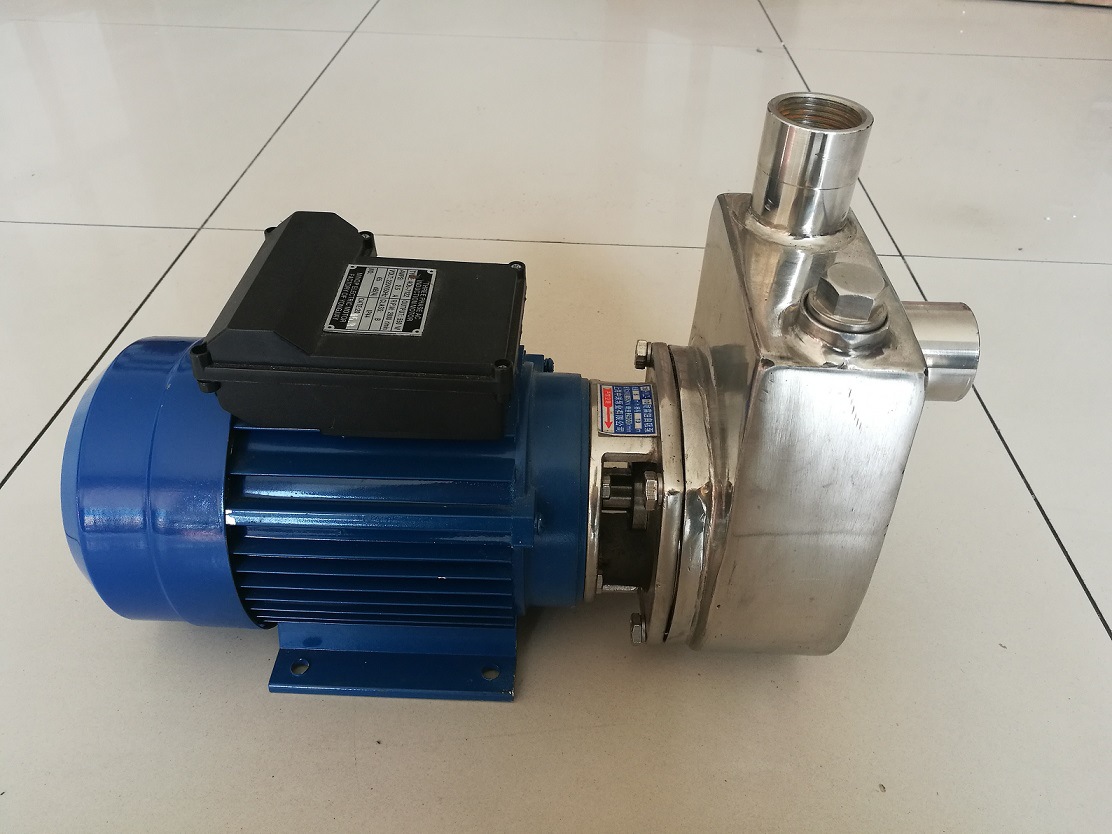

HYLZ自吸泵
  • HYLZ自吸泵
  • HYLZ自吸泵
  • HYLZ自吸泵
  • HYLZ自吸泵

HYLZ自吸泵

产品简介:

HYL小型不锈钢耐腐蚀离心泵和HYLZ小型不锈钢耐腐蚀自吸泵是我公司自行研制的不锈钢耐腐蚀离心泵,泵的叶轮有的采用半开式结构形式,有的则采用闭式结构形式,另外,泵与电机的联接方式又有直联系和带轴承托架式两种,所有泵的轴封均采用目前西德较先进的悬臂式技术的机械密封,由于我厂产品集优良结构、性能、造形于一身,兼过流零部件及连接架采用优质不锈钢材料制造,所以,两系列产品具有耐腐蚀性能可靠,使用、维护方便、结构紧凑、能耗低、密封性能好等一系列优点。

型号意义:

25HYLZ-13D

25 ------ 吸入口径

HYL ------- 耐腐蚀离心泵

Z--------- 自吸式

13 -------- 泵扬程

D -------- 单相电机(无D为三相电机)


主要用途:

HYL小型不锈钢耐腐蚀离心泵和HYLZ小型不锈钢耐腐蚀自吸泵可输送温度不高于90℃(直联式)或不高于105℃(带轴承托架式),含或不含)有细小软颗粒或纤维质,带腐蚀性或有卫生要求的液体,HYLZ系列不锈钢耐腐蚀自吸泵还具有自吸性能,两系列泵广泛适用于食品、饮料、医药、污水处理、化工、电镀、漂染、精细化工等行业使用。

HYLZ不锈钢自吸泵参数表

型号(三相/380伏/50赫)

型号(单相/220伏/50赫)

电机功率(kw)

口径(mm)

效率(%)

扬程H(m)   流量Q (m3/h)

汽蚀余量

进口

出口

25HYLZ-8

25HYLZ-8D

0.25

25

25

40

H

9

8

7

6

5

4

3



5.5

Q

2.3

3

3.5

4.3

4.8

5.2

5.5



25HYLZ-13

25HYLZ-13D

0.55

25

25

40

H

16

15

14

13

12

10

8

6

4

4

Q

3

4

4.8

6

6.5

7.5

8.5

9.5

10

40HYLZ-18

40HYLZ18D

1.5

40

40

49

H

21

20

19

18

16

14

12

10

8

4

Q

6

7

8.5

10

12

14

15.5

17.3

18.5

50HYLZ-22



3

50

50

50

H

28

26

25

24

22

20

18

16

14

4

Q

8.5

11.5

13.5

14.5

16.5

19

20.5

22

23.8

HYLZ不锈钢单相自吸泵可输送温度不高于90℃直联式或不高于105℃带轴承托架式,含或不含)有细小软颗粒或纤维质,带腐蚀性或有卫生要求的液体,HYLZ系列泵还具有自吸性能,两系列泵广泛适用于食口,饮料,医药,污水处理,化工,电镀,漂染,精细化工等行业使用。

40HYLZ-18不锈钢耐腐蚀自吸泵尺寸图

undefined

型号/尺寸

外形及安装尺寸

L1

L2

L3

L4

L5

H1

H2

G1

G2

d

d1

D1a

D1b

D1c

D1d

d2

D2a

D2b

D2c

D2d

25HYL-8

34

128

80

308

100

63

88

G1°

G3/4°

8

14

100

75

60

25

11

90

65

50

20

40HYL-13

41

151

90

331

112

71

110

G3/4°

G1°

7

14

130

100

80

40

11

100

75

60

25

50HYL-18

60

195

100

399

140

90

123



10

14

140

110

90

50

14

130

100

80

40

50HYL-22

72

216

125

445

140

90

130



10

14

140

110

90

50

14

130

100

80

40

50HYL-25

72

216

140

473

160

100

130



12

14

140

110

90

50

14

130

100

80

40

25HYLZ-8

95

204

80

384

100

133

109

27

27

8











25HYLZ-13

99

227

90

407

112

161

108

27

27

7











40HYLZ-18

107

260

100

464

140

193

122

38

38

10











50HYLZ-22

118

283

140

540

160

220

133

50

50

10











不锈钢自吸泵产品说明:
不锈钢选用:304,316,316L三种不同材质,可根据客户输送介质不同腐蚀程度而定。
本产品机封有两种设计:内置机封/外装机封。

40HYLZ-18不锈钢耐腐蚀自吸泵使用条件:

1)、直联式泵的过流液体温度不得超过100℃,轴承托架式泵的过流液体温度不得超过160℃。
2)、由于到目前为止都没有一种适应任何介质、浓度、温度使用的材料,故用户输送介质的腐蚀性,使用条件均不应超出本泵材质的适用范围。
3)、本产品提出的技术数据以常温清水作介质测定,如输送介质不是常温清水时,水泵性能将会发生变化,敬请用户作出适当调整5.材料:
(1).过流零件及接架;1Cr18Ni9Ti不锈钢。
(2).机械密封:静环:陶瓷(sic)。动环:石墨浸渍呋喃树脂。
(3)橡胶结构件:氟橡胶。1Cr18Ni9Ti不锈钢。
(4)如输送介质或使用条件与水泵配置材质不相配时,可另议配置其它材质。如过流零件配316,轴封可配聚四氟乙烯或其它种类的动静环等。
6.安装说明
(1)泵装置的 输送管道联接处,特别是输入管道的联接处必须联接可靠,密封良好。
(2)HYL型不锈钢离心泵如安装高于抽吸液面时,吸入管进水口应安装底阀,HYLZ自吸泵在自吸范围内吸入管不必安装底阀。
(3)所输送液体如混有竹.木.石.金属等体程过大或过长的硬物时,吸入管进水口处必须装上滤网,以免上述之物体被吸入泵内造成卡死叶轮损坏电机或水泵零件。
(4)水泵装置一般应有过载与短路保护装置,如保险丝及过流继电器,并应根据电机铭牌的电流调整保护装置的设定位。

不锈钢自吸泵的使用说明
(1)在启动前,应先对泵腔灌满液体,严谨泵腔内液体不足而启动。
(2)在使用前,应确认电机转向无误才可使用,半开式叶轮结构泵的正确转向为:面向电机尾部观看,电机风叶应顺时针方向旋转,试验起动以点动为宜。
(3)带轴承托架式水泵在使用前应给轴承托架入30号润滑油,油位应保持在油镜中线以下,仅可见油以上,严谨缺油.导致损坏轴承。
(4)应注意检查轴封情况,如发现泄漏严重,应停机修复,避免液体渗入电机内腔损坏电机。
