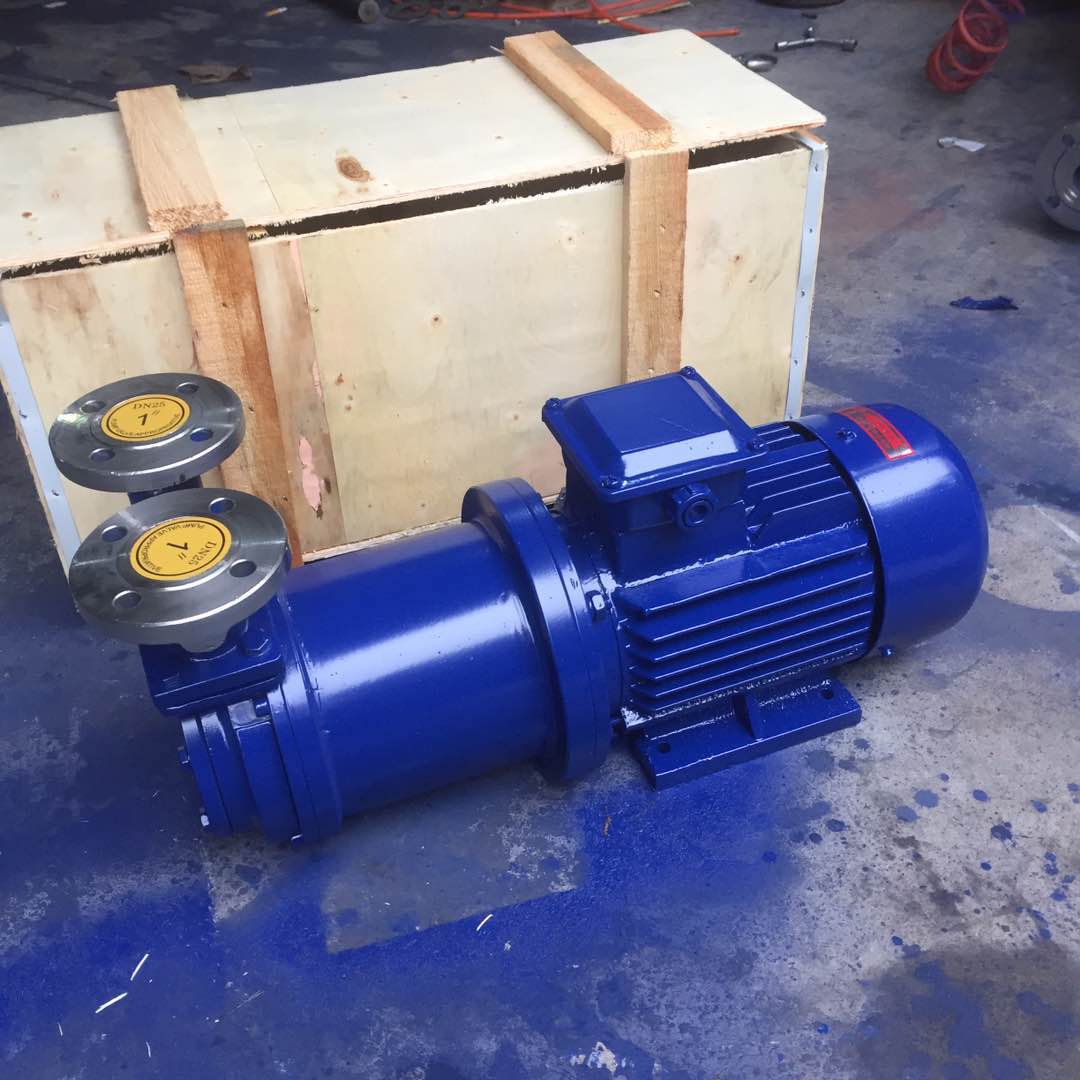

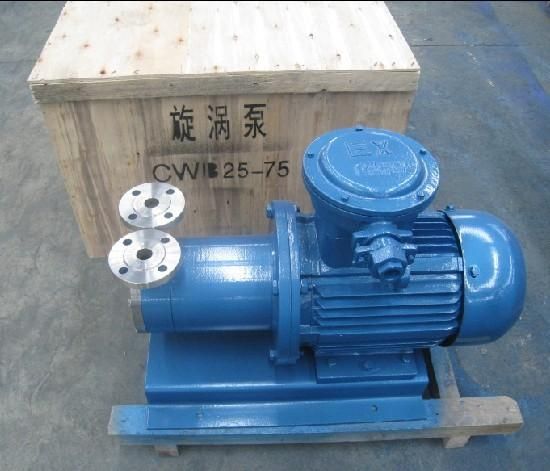

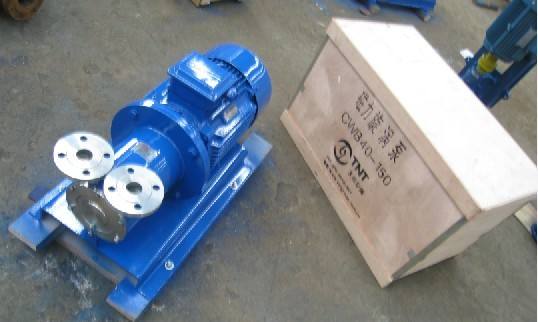

CWB旋涡磁力泵
  • CWB旋涡磁力泵
  • CWB旋涡磁力泵
  • CWB旋涡磁力泵
  • CWB旋涡磁力泵

CWB旋涡磁力泵

下一个产品:HYLZ自吸泵

CWB型磁力驱动旋涡泵产品简介:

  CWB型磁力驱动旋涡泵(简称磁力旋涡泵)是将永磁联轴器的工作原理应用于离心泵的新产品,设计合理、工艺先进、具有全密封、无泄漏、低流量、高扬程、耐腐蚀的特点,其性能达到国外同类产品的先进水平。磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵机械密封无法避免的跑、冒、滴之弊病。CWB型磁力驱动旋涡泵选用耐腐蚀、高强度的工程塑料、刚玉陶瓷,不锈钢等作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。


CWB型磁力驱动旋涡泵】型号意义:

CWB型磁力驱动旋涡泵】产品特点:

  CWB型磁力驱动旋涡泵采用磁力传动结构,保证泵能绝对密封,达到无泄漏输送腐蚀性、易燃、易爆、剧毒等化学介质。
  1、高扬程、小流量,比转数一般小于40;
  2、结构简单、体积小、重量轻;
  3、CWB型磁力驱动旋涡泵具有自润滑回路,提高滑动轴承使用寿命;
  4、增设冷却回路,及时带走磁涡流热;
  5、CWB型磁力驱动旋涡泵采用悬臂叶片,减小叶轮径向力;
  6、CWB型磁力驱动旋涡泵随输送介质黏度增加,泵的效率急剧下降,因而介质黏度应不大于5×10 -6 M 3 /S。

CWB型磁力驱动旋涡泵】产品用途:

  CWB型磁力驱动旋涡泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构。国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体,以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送,选用此泵则更为理想。

CWB型磁力驱动旋涡泵】结构图:

1

进出口接管

8

止推环

2

泵壳

9

隔离套

3

密封垫

10

内磁组件

4

泵盖组件

11

外磁组件

5

叶轮

12

联接架

6

轴承

13

底板

7

14

电机

 CWB型磁力驱动旋涡泵】性能参数:

型号

流量(M3/h)

扬程

(m)

转速

(rpm)

电机功率(kW)

效率η(%)

允许吸上高度(m)

叶轮直径(mm)

重量

(kg)

CWB20-20

0.72

20

2900

0.75

22

6

65

26

CWB20-40

0.72

40

2900

1.1

18

6

90

32

CWB20-65

0.72

65

2900

3

15

6

105

36

CWB25-25

1.44

25

2900

1.1

26

5

75

28

CWB25-40

1.44

40

2900

1.5

24

5

90

40

CWB25-75

1.44

75

2900

3~4

20

5

110

55

CWB32-30

2.88

30

2900

2.2

28

5

90

38

CWB32-50

2.88

50

2900

3~4

26

5

100

52

CWB32-75

2.88

75

2900

5.5

22

5

120

76

CWB32-120

2.88

120

2900

7.5

18

4.5

140

95

CWB40-40

5.4

40

2900

4

30

4

100

70

CWB40-90

5.4

90

2900

7.5

26

3.5

130

105

CWB50-45

9

45

2900

5.5

30

4

110

92

CWB65-50

14.4

50

2900

7.5

35

3.5

120

158

CWB型磁力驱动旋涡泵】安装尺寸图:

型号

A

B

C

E

F

K

L

h

H

H1

DN

D

D1

φdl

φd2

CWB20-20

31

210

86

125

92

200

440

80

130

270

20

90

65

13.5

11

CWB20-40

43

210

58

140

102

200

458

80

130

284

20

90

65

13.5

11

CWB20-65

48

260

108

140

110

200

486

90

153

313

20

105

75

13.5

13.5

CWB25-25

45

210

104

140

120

235

462

80

130

330

25

115

85

13.5

13.5

CWB25-40

49

260

110

140

120

235

488

90

153

353

25

115

85

13.5

13.5

CWB25-75

25

328

93

190

128

242

606

112

175

386

25

115

85

13.5

13.5

CWB32-30

52

260

118

140

150

290

522

90

153

368

32

140

100

13.5

17.5

CWB32-50

28

328

100

160

150

290

614

100

163

378

32

140

100

18

17.5

CWB32-75

100

295

169

320

150

356

684

132

212

42J7

32

140

100

18

17.5

CWB32-120

96

486

173

380

160

416

878

160

240

468

32

140

100

18

17.5

CWB40-40

30

328

104

190

160

310

618

112

175

443

40

150

110

13.5

17.5

CWB40-90

96

486

173

380

160

416

878

160

240

508

40

150

110

18

117.5

CWB50-45

104

295

177

320

1J70

356

692

132

212

462

50

165

125

18

17.5

CWB65-50

82

486

159

380

190

416

878

160

240

520

65

185

145

18

1J7.5

 CWB型磁力驱动旋涡泵】故障原因及排除方法:

故障形式

产生原因

排除方法





泵不出水



1.水泵反转

2.进水管道漏气

3.泵腔蓄水太少

4.电压太高,启动时联轴器打滑

5.吸程太高

1.改变电机接线

2.杜绝漏气

3.增加蓄水量

4.调正电压

5.降低泵安装位置





流量不足



1.吸人管径太小

2.流道阻塞

3.扬程过高

4.转速太低

1.调换进水管

2.清洗流道

3.开大出水阀

4.恢复额定转速



扬程过低

1.流量过大

2.转速太低

1.关小出水阀

2.恢复额定转速



噪音太大



1.轴严重磨损

2.轴套严重磨损

3.驱动磁钢杯与隔离套接触

1.更换泵轴

2.更换轴套

3.拆除泵头重新组装

漏液

密封圈损坏

更换密封圈
