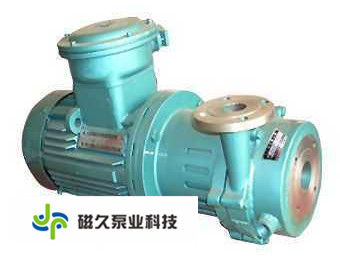

一、CQGB型保温磁力泵产品概述：
CQGB型保温磁力泵（耐温≤200℃）（简称磁力泵）通常由电机,磁力偶合器水冷却装置和耐腐蚀离心泵四大部分组成,其主要特点是利用磁力偶合器传递动力,完全无泄漏。当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过了间隙和隔离套，作用与内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。在泵的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封因而无泄漏，磁力偶合器的磁性材料采用了高温保温介质而保持强大的磁力扭矩。在电机与磁力偶合器之间加装了水冷却装置，防止泵送高温保温介质之热量传导至电机。以保持电机的正常运转，从而达到无泄露输送高温保温介质。
CQGB型高温保温磁力泵的过流部件根据需要可分别采用304、304l、302、321、316、316l、ub6、cd4mcu、钛合金、镍基合金等耐腐蚀材料。 高温保温磁力泵是全国联合设计开发的新型完全无泄漏耐腐蚀泵，其技术经济指标接近国外同类产品水平，其型式、基本参数及技术性能符合jb/t7742-95《小型磁力传动离心泵》的标准要求主要用途及适用环境。
二、CQGB型保温磁力泵产品用途：
耐高温保温磁力驱动泵用在石油精制、石油化工和化学工业及其它地方输送特殊的石油、印染原料及其高温保温介质（使用温度t<200℃)。
三、CQGB型保温磁力泵主要特点:
该泵的设计具有可靠性高、使用寿命长、通用化程度高的特点，磁力驱动泵又称无轴封泵，它以静密封取代动密封，使泵的过流部件完全处于密封状态，因采用磁力联轴器传动，所以能代替原机械泵机械密封一直解决不了的跑、冒、滴、漏之弊病。
无轴封泵是唯一的泄漏量为零的泵，因为该种泵无轴封
四、CQGB型高温保温磁力泵性能参数：
|
型号 |
口径 |
扬程 |
流量 |
电机功率 |
转速 |
电压 |
吸程 |
||
|
进口 |
出口（mm） |
（L/min） |
（m3/h） |
||||||
|
14CQGB-5 |
14 |
10 |
5 |
20 |
1.2 |
0.12 |
2900 |
380/220 |
3 |
|
16CQGB-8 |
16 |
12 |
8 |
25 |
1.5 |
0.18 |
〃 |
380/220 |
3 |
|
20CQGB-12 |
20 |
14 |
12 |
50 |
3 |
0.37 |
〃 |
380/220 |
4 |
|
25CQGB-15 |
25 |
20 |
15 |
110 |
6.6 |
1.1 |
〃 |
380 |
4 |
|
32CQGB-15 |
32 |
25 |
15 |
110 |
6.6 |
1.1 |
〃 |
〃 |
4 |
|
32CQGB-25 |
32 |
25 |
25 |
110 |
6.6 |
1.1 |
〃 |
〃 |
4 |
|
40CQGB-20 |
40 |
32 |
20 |
180 |
10.8 |
2.2 |
〃 |
〃 |
6 |
|
50CQGB-25 |
50 |
40 |
25 |
240 |
14.4 |
4 |
〃 |
〃 |
6 |
|
50CQGB-40 |
50 |
40 |
40 |
220 |
13.2 |
4 |
〃 |
〃 |
6 |
|
50CQGB-50 |
50 |
40 |
50 |
130 |
7.8 |
5.5 |
〃 |
〃 |
6 |
|
65CQGB-25 |
65 |
50 |
25 |
280 |
16.8 |
5.5 |
〃 |
〃 |
6 |
|
65CQGB-35 |
65 |
50 |
35 |
450 |
27 |
7.5 |
〃 |
〃 |
6 |
|
80CQGB-35 |
80 |
65 |
35 |
850 |
51 |
11 |
〃 |
〃 |
6 |
|
80CQGB-50 |
80 |
65 |
50 |
850 |
51 |
15 |
〃 |
〃 |
6 |
CQGB型保温磁力泵安装使用与维护:
安装和调试
1、高温磁力泵应水平安装，开车前应检查冷却箱之润滑油油位，若油位过低时应及时补充。开泵前，首先应打开冷却水回路，进水管路阀门的开启度应根据泵正常工作后冷却出水管的温度进行调节。
2、当抽吸液面高于泵轴心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴心线时，管道需配备底阀。
3、泵使用前应进行检查，电机风叶转动要灵活，无卡住及异常声响，各紧固件要紧固。
4、检查电机旋转方向是否与磁力泵转向标记一致。
5、电机启动后，缓慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度。
6、泵停止工作前，应先关闭排出阀门，然后切断电源，再关闭冷却水管阀门。
CQGB型保温磁力泵使用注意事项
1、因磁力泵轴承的冷却和润滑是靠被输送的介质，所以绝对禁止止空转，同时避免在工作中途停电后再启动时所造成时空载运转。
2、被输送介质中，若含有固体颗粒，泵入口要加过滤网；如含有铁磁质微粒，需加磁性过滤器。
3、被输送的介质及其温度应在泵材允许范围内。泵的使用温度<280℃，最大工作压力1.6MPa，密度不大于1840kg/m3，粘度不大于30cm2/S的不含硬颗粒和纤维的液体。特殊工况应严格按合同协议规定。
4、对于输送液为易沉淀结晶的介质，使用后应及时清洗，排净泵内积液
5、磁力泵正常运行1000小时后，应拆检轴承和端面动环的磨损情况，并更换不宜再用的易损件。
CQGB型保温磁力泵故障与排除方法
|
故障现象 |
原因分析 |
排除方法 |
|
泵不出水 |
1、 水泵反转 2、 进水管漏气 3、 泵腔储水不足 4、 电压太高、启动时联轴器打滑 5、 吸程太高 6、 阀门没有打开 |
1、 调整电机旋转方向 2、 杜绝漏气 3、 增加储水量 4、 调整电压 5、 降低泵安装位置 6、 校正或改变阀门 |
|
流量不足 |
1、 吸入管径大小或堵塞 2、 叶轮流道阻塞 3、 扬程过高 4、 转速不够 |
1、 调换或清洗进水管 2、 清洗叶轮 3、 开大出水阀 4、 恢复额定转速 |
|
扬程过低 |
1、 流量过大 2、 转速太低 |
1、 关小出水阀 2、 恢复额定转速 |
|
澡音太大 |
1、 泵轴严重磨损 2、 轴承严重磨损 3、 外磁钢或内磁钢与隔离套接触 4、 密封环与叶轮研磨 5、 冷却箱内滚动轴承磨损 |
1、 更换泵轴 2、 更换轴承 3、 拆除泵头重新组装 4、 更换止推环、密封环 5、 更换滚动轴承 |
|
漏液 |
1、Ｏ型密封圈损坏 |
1、 更换Ｏ型密封圈
|
